Какой челнок в швейной машине лучше горизонтальный или вертикальный: 5 ошибок при выборе швейной машины

Содержание

5 ошибок при выборе швейной машины

Я не швея и дорогая машинка мне не нужна

Действительно, для домашнего использования дорогая швейная машина не нужна. Но важно отличать недорогую швейную машину от некачественной!

Первое подозрение должно вызывать огромное количество операций и низкая цена. Нормальная машина должна иметь мощный мотор, металлический каркас и оптимальный набор операций, соответствующий типу машины (электромеханические 15-25; электронные от 40)

Вывод: Качественные машины не могут дешево стоить

Горизонтальный челнок лучше, чем вертикальный

Давайте отметим, что все преимущества горизонтального челнока появляются только в машинах с шириной зигзага от 6мм!

Плюсы

  • Регулировка ширины всех строчек в масштабе, без искажения.
  • Возможность выполнения широкой и узкой бельевой петли, а при электронном управлении — глазковой, с закругленными краями, эластичные и т.
    д.
  • Прозрачная крышка челнока позволяет следит за нитью на шпульке.
  • Горизонтальный челнок не требует регулировки натяжения нижней нити, настройка осуществляется только при помощи натяжения верхней нити.
  • Отметим простоту заправки и ухода за челноком.

Минусы

  • Горизонтальный челнок дорогой в ремонте.
  • Достаточно хрупкий и быстро изнашивается при интенсивной работе.

Вывод: горизонтальный челнок оправдан в машинах с электронным управлением или механическим, но с шириной строчки более 6 мм.

Не доверяю китайской сборке

Опасения напрасны! Мировые производители переносят свои заводы именно в Китай, что бы сделать свои товары более доступными по цене. Но не всегда дешевая вещь обладает высоким качеством, так же и наоборот. Для примера возьмем американскую компанию Apple, которая собирает свою продукцию в Китае.

Как правило, цена говорит о качестве, а не о стране производителе.

Большинство заводов по сборке швейного оборудования находятся под контролем качества самого производителя, который в условиях жесткой конкуренции просто обязан держать марку.

Мне посоветовали на форуме

Уважаемые покупатели, откроем Вам не большой секрет — многие посты на популярных форумах написаны представителями магазинов, которые тем самым продвигают себя и свои товары. Это не сложно сделать бесплатно, а более убедительно выглядят оплаченные посты от постоянных пользователей.

Отзывы на Яндекс.Маркете и на самих сайтах интернет-магазинов как правило оставляют реальные покупатели. Но и здесь стоит обращать внимание на то, что хотел донести пользователь.

Приведем вопросы, после которых отзывы можно считать не объективными:

  • Как долго, часто и с какими материалами работали на машине перед вынесением отзыва?
  • Есть ли опыт работы с другими машинами, для сравнительной характеристики эксплуатационных качеств товара?
  • Негативный опыт связан напрямую с качеством машины или зависит от неопытности или не желания читать инструкцию?

Вывод: Чтобы отзыв был компетентным, необходимо покупателю перед выбором товара тщательным образом изучить форумы, отзывы, статистику рекламаций сервисных центров, детально разобраться во всех характеристиках и особенностях швейных машин, послушать рекомендации и мнения 5-10 крупных швейных магазинов, купить десяток машин и поставить их в ателье по ремонту и пошиву одежды.

А спустя эксплуатационный срок 5-7 лет, написать отзыв о товаре со сравнительным анализом. Вот такой отзыв действительно будет полезно прочесть перед покупкой.

Чем дороже машина, тем ровнее строчка

Давайте разберем, что влияет на качество строчки:

  • Ширина зубатой рейки (нижнего транспортера) и количество на нем зубцов, которые продвигают ткань под лапкой. Соответственно, чем шире и больше, тем лучше.
  • Возможность регулировки давления прижимной лапки на ткань позволит равномерно продвигать все слои ткани.
  • В зависимости от ткани, следует выбирать более подходящий вид оверлочной или декоративной строчки, длину и ширину операции. Это поможет правильно настроить натяжение на сложной в обработке ткани.
  • Правильный выбор типа иглы и качественная нить существенно влияет на ровность прямой строчки. Т.к. старые, отсыревшие, дешевые, крученные и ворсистые нитки будут создавать неравномерный стежек.
  • Машины с горизонтальным челноком лучше справляются с тонкими тканями, а вертикальный челнок без труда работает с более плотными материалами. Кожу и подобные по плотности материалы на бытовых машинах шить не рекомендуется.
  • Надо помнить, что бытовые швейные машины никогда не сровняться с промышленными. Бытовые швейные машины многие называют универсальными, т.к. считается, что они прошивают все типы ткани. Отчасти это так, но при работе не стоит пренебрегать швейными хитростями и помнить, что бытовые машины не предназначены для коммерческих целей.

Вывод: Качество строчки зависит от машины, но больше от того, как вы ее настроите

Какой швейный челнок лучше: горизонтальный или вертикальный?

Челнок – неотъемлемый орган управления швейных машин с двухниточной строчкой. Все бытовые аппараты стандартного назначения и многофункциональные швейные машинки с оверлоком оснащены одним из трех типов швейных челноков: вертикальным, горизонтальным или маятниковым (в основном на устаревших механических моделях).

Конечно, тип челнока – не единственный определяющий фактор выбора швейной машины. Но это одна из тех важных характеристик, которая позволяет оценить потенциал и важные для любого мастера эксплуатационные возможности каждой модели.
Ни один эксперт не ответит со 100% точностью, какой тип челночного устройства лучше. Но разобравшись в их особенностях, каждая швея сможет определить, какой вариант эффективнее справится с предстоящей работой.

Отличия швейных челноков

Вертикальный вид челнока видели все швеи, которые начинали шить на механических домашних машинках «Зингер» немецкого производства или советских машинках «Чайка». Конструкционно машинки с вертикальным челноком подразумевают использование съемного шпульного колпачка, в который вставляется шпулька с предварительно намотанной нитью. Во время выполнения стежков челнок в швейной машине начинает характерно качаться из стороны в сторону в вертикальной плоскости, из-за чего он и получил такое название.

Обратите внимание! Помимо качающегося челнока, в некоторых типах промышленных швейных машин присутствует ротационный челнок, также называемый челноком двойного облегания. Он лишен такого недостатка, как ограничение скорости стежков.
Челноки горизонтального типа ценятся, в первую очередь, за то, что для замены шпульки не заставляют совершать неудобные операции. Шпулька вставляется прямо в шпуледержатель на челноке, а шпульного колпачка и вовсе не предусмотрено. Причем такое устройство челнока позволяет контролировать остаток и цвет задействованной в операции нитки. Во время шитья шпулька выполняет вращение в горизонтальной плоскости, а саму машинку хвалят за высокую скорость работы и бесшумность.

Горизонтальные и вертикальные челноки: сравнение по основным параметрам

Челноки для бытовых современных швейных машин обоих типов исполнения имеют как преимущества, так и недостатки:

  Челнок вертикального типа Челнок горизонтального типа
Комфорт в работе Недостаток: чтобы сменить шпульку необходимо постоянно изымать из челночного устройства отдел со всеми принадлежностями. Преимущество: легкая заправка шпульки и наличие прозрачной крышки для контроля ее состояния значительно упрощает управление швейной машиной.
Шум и вибрации Недостаток: во время качающихся движений вертикального челнока издается бряцающий шум из-за трения деталей. Преимущество: меньше шума и вибрации благодаря сбалансированному вращающемуся типу движения челнока.
Надежность Преимущество: все основные рабочие детали челнока изготовлены из металла. Недостаток: хотя основные детали челнока выполнены из металла, шпульный колпачок изготовлен из высокопрочного пластика, по устойчивости к повреждениям он все же проигрывает металлу.
Скорость работы Недостаток: невозможно развить высокую скорость шпульки из-за особенностей конструкции качающегося челнока. Преимущество: теоретически скорость вращения шпульки не ограничена.
Обслуживание Недостаток: использование без смазки быстро приводит к износу.
Преимущество: эффективно работает без регулярной смазки.
Регулировка натяжения нити Преимущество: легко регулируется с помощью специального винта прямо на колпачке. Недостаток: чтобы отрегулировать натяжение нити до нужных параметров необходимо демонтировать игольную пластину.

Обратите внимание! Швейные машины цепного стежка, в частности, коверлоки и распошивальные машины, вовсе не имеют швейного челнока. В таких машинах используется петлитель, на который подается нитка прямо из бобины.
Мастерицы, которые только начинают шить, обязательно оценят удобство использования машин с горизонтальным челноком. Учится на таком оборудовании с нуля однозначно проще, да и выбор моделей позволит подобрать машинку специально под себя. Приверженки же консервативных взглядов, которые давно используют машины с вертикальным челноком, вряд ли испугаются каких-либо ее недостатков. А функциональность современных швейных машин в любом случае оставит только положительные впечатления от данной техники.

Виды челноков

Тип челнока может быть решающим фактором при выборе швейной машины. Каждый вид челнока лучше всего подходит для своего конкретного применения. Конечно, при этом не стоит упускать из виду и свои личные предпочтения.

Сначала давайте посмотрим, что такое челнок на самом деле. По сути, это крючок, который обворачивает петлю из верхней нити вокруг нижней нити, двигаясь вокруг корпуса шпульки. Очевидно, что он играет существенную роль в формировании шва.

А сейчас давайте поговорим о различных типах челноков. Поймите, что все они могут сформировать прекрасную, ровную строчку. Когда дело доходит до определения типа, то есть две основные характеристики, по которым челнок относятся к какой-либо категории.

Первой характеристикой является тип движения, который челнок делает в процессе формирования стежка. Это либо колебание (качающийся), либо вращение (ротационный). Качающийся челнок движется сначала в одном направлении, а затем в обратном. Ротационный челнок вращается вокруг шпульки в одном направлении.

Челнок пуля в старых Зингерах

Что тот, что другой вид челнока в одинаковой степени способен запутать нитки при ошибке оператора швейной машинки. Так что все рекламые ходы насчет супер-челнока, у которого не может запутаться нить, не имеют под собой основания. Любая машинка нормально шьет, пока вы пропускаете через нее ткань, но как только вы начинаете шить воздух, то у вас начинают получаться комки из запутанных ниток.

Вторая характеристика. Теперь давайте посмотрим на ориентацию челнока. Он может быть вертикальным или горизонтальным. Вертикальный челнок вставляется сбоку или сзади машинки, лицевой стороной вперёд. Если у вам неудобно вставлять шпульку в машину с вертикальным челноком, то проблема заключается не в конструкции машины, а в вашем подходе.

При горизонтальном расположении челнока шпулька вставляется сверху. Это может быть очень удобно. Тем не менее, нить должна сделать поворот на 90 градусов в процессе формирования стежка на машинке с горизонтальным расположением челнока, что не требуется при вертикальном расположении челнока. По этой причине, большинству начинающих портних лучше подходит вертикальный челнок, потому что вертикальные челноки в гораздо меньшей степени прихотливы к качеству подобранных нитей.

Напоследок, приведем примеры машинок с различными типами челноков.

Вертикальный ротационный челнок — Elna 1150, Janome 523S, Singer 3229, Brother X-5, Bernina B 580. Как видите, он используется во всех видах машин — он начального уровня ценой 3000 р. до компьютерных вышивальных ценой 100 000 р и выше.

Вертикальный ротационный

Вертикальный качающийся челнок — Janome S-17, Brother Universal 17, Bernina Bernette Milan 5. Применяется в недорогих машинках начального уровня.

Горизонтальный ротационный челнок — Brother Artwork 19 (3000р), Singer 160, Janome Memory Craft 5200, Juki HZL-F400.

Горизонтальный качающийся челнок — встречается в старинных швейных машинах — например Singer 99.

Швейные машины: какой челнок лучше?

Данный вопрос на определенном этапе выбора интересует абсолютно всех покупателей швейных машин. Многие из них, придя в магазин, спрашивают продавцов и консультантов о том, какой челнок все-таки лучше: горизонтальный или вертикальный? И ссылаются на низкий уровень знаний и недостаток опыта работника, когда не могут получить однозначного ответа. Но дело вовсе не в этом.

Проблема выбора заключается в том, что каждый челнок по-своему хорош. Именно поэтому, выбирая между горизонтальным и вертикальным челноком, стоит учитывать не только их преимущества и недостатки, но и собственные предпочтения в работе.

Устройство горизонтального и вертикального челнока

Вертикальный челнок, в большинстве своем, знаком каждому из нас. Именно такими челноками были оснащены старые швейные машинки Зингер и Чайка, которые многие из нас могли видеть у бабушки или мамы, а так же учиться шить на уроках труда. Вертикальный челнок представляет собой устройство, которое оснащено шпульным колпачком. В него, в свою очередь, вкладывается шпулька с намотанной нитью, а затем шпулька вместе с колпачком вставляется непосредственно в челночное устройство машинки. Работая, челнок совершает возвратно-поступательные движения в вертикальной плоскости, чем и аргументирует свое название.

Горизонтальный челнок считается более современным устройством, поскольку шпульку с намотанной нитью вкладывать можно сверху, прямо в шпуледержатель. При работе челнок совершает те же действия только уже в горизонтальной плоскости.

Ключевые отличия и характеристики

Итак, чтобы определить, какой же из двух челноков подойдет именно вам, следует предварительно разобраться с основными преимуществами каждого из них.

  • Удобство эксплуатации

    Если вы цените удобство эксплуатации, то лучше отдать предпочтение горизонтальному челноку, поскольку заправка осуществляется весьма быстро и легко, шпульку достаточно положить сверху, прозрачная пластина позволяет контролировать наличие нити, а шпульный колпачок и вовсе отсутствует. В случае с вертикальным челноком, для смены шпульки необходимо постоянно снимать отсек для принадлежностей, чтобы открыть вход в челночное устройство.

  • Уровень шума

    И снова преимущество за горизонтальным челноком, поскольку благодаря вращающимся движениям шпульки и пластиковым деталям, машинки издают меньше шума. Модели с вертикальным челноком более шумные из-за металлических деталей, которые соприкасаются друг с другом при качании.

  • Долговечность

    При выборе машинки рекомендуется обращать внимание на ее вес. Принято считать, что чем тяжелее машинка, тем она надежнее. И это вполне логично, поскольку металлические детали более тяжелые, чем пластиковые. В этом случае лидерство за вертикальными челноками, поскольку все детали конструкции выполнены из металла. Основные узлы горизонтального челнока преимущественно выполнены из пластика, что делает их менее долговечными.

  • Скорость шитья

    В отличие от вертикального челночного устройства, которое ограничивает скорость шитья, горизонтальный челнок позволяет развивать большую скорость при шитье из-за вращения шпульки.

  • Регулировка натяжения нити

    В этом случае, горизонтальный челнок менее эффективен, поскольку натяжение нити осуществляется посредством поворота винта в челночном устройстве, добраться до которого можно, если только снять игольную пластину. В машинках с вертикальным челноком такой винт расположен на шпульном колпачке, что упрощает процесс в целом. Но стоит отметить, что горизонтальный челнок меньше предрасположен к запутыванию нити, чем вертикальный, из-за конструкционных особенностей.

Кроме этих двух видов челночного устройства существуют еще вертикальный ротационный челнок, а так же вертикальный челнок двойного обегания. Они имеют более оптимизированную конструкцию, но, в основном, используются в производственных, дорогостоящих моделях швейных машин.

В интернет-магазине Mir220v.ru всегда есть большой ассортимент швейных машин с разными видами челнока по отличным ценам и с гарантией производителя.

Почему все так боятся вертикального челнока?

Лана

Рег.
21.08.2003
Сообщ.
2224

Zhen

Рег.
28.08.2003
Сообщ.
1784

Deo

Рег.
26.08.2003
Сообщ.
1645

Награды: 4

MaMa

Рег.
22.08.2003
Сообщ.
179

Неу жели так страшна смазка?Челночный механизм этих машинок металлический,резонно,что нужна смазка.Почему-то никто не требует оверлок без смазки…..Насколько я знаю,вертикальный челнок заимствован у промышленных машин,Пфафф-первая компания которая его запатентовала в бытовом секторе.
у меня есть и машинка с горизантальным механизмом-могу сравнивать на практике,сравнение явно не в пользу последнего.

А я вот до сих пор не могу понять, в чем разница между горизонтальным и вертикальным…. Даже не знаю, в моем Brother какой тип челнока стоит…. Deo, как это определить?

Для Ланы.
Разница в том, что горизонтальный челнок бесшумный (практически), а вертикальный, соответственно, немного шумит. И еще, к вертикальному не очень легко подобраться и его периодически надо смазывать
Если хочешь побольше почитать про челноки и про швейные машины пошли запрос по сети и читай.

по тому как у вас шпулька расположена относительно, ну скажем поверхности пластины или стола, т.е вращается она либо в вертикальной плоскости, либо в горизонтальной

Вопрос для Deo:
А чем конкретно отличается качество строчек горизонтального челнока и вертикального?

Вот и я не пойму. У меня вертикальный, вполне устраивает. И потом, шум все-таки не как у отбойного молотка, вполне допустимый уровень, и из-за чего весь сыр-бор, не пойму. Думала, качество строчки лучше, но так ли это?

Уменя Пфафф с IDT(встроенный верхний транспортер),уже 5 лет(столько у меня машинка) я не знаю проблем в шитье различных тканей от шифона до джинсы-меняешь иголку с соответсвенным номером и нитки и шьешь дальше. Подклад. ткани,креп-сатин,шелк,все виды бархата,вышивка-никаких проблем.В машинах в горизонтальным челноком существует проблема центровки игольного механизма,которая чаще всего проявляется при вышивании (говорил мастер,который собирал хускварны).
С горизонтальным челноком у меня Singer Concerto 4,в ценовом ряду это предпоследняя машинка,далее только Professional .покупала еще до всех перипетий с этой фирмой.И экран жидкокристалл.,и петля-автомат,но все равно не то-капризная белошвейка.

Извините за настойчивость, но в чем конкретно проявляется «капризность»?

Говорю только за себя.Вот, например,подшила сейчас джинсы-игла для джинсы ном.100,нитка гутерманн в тон отстрочеи ном.30,далее надо сделать вышивку на креп-сатине-меняю иглу ,нитки,подсоединяю вышивальный блок,делаю соотв.регулировки- и вышиваю.Далее надо сметать трик блузу на примерку-отключаю выш.блок,вытаскиваю выш.нитки,ставлю обычные,возвращаю на место регулятор,ставлю стежок на 6мм и работаю.Все это к тому,что подобные операции делаю изо дня в день,из года в год,любая другая машинка давно бы разболталась….Зингер после 3 лет работы(без вышивки)стоит на приколе….Главное,я не думаю о качестве строчки,ее качество-высокое-саморазумеющийся факт.

Део, когда вы говорите про вертикальный челнок, что он шумноват, мне прото интересно, насколько шумноват? как обычный качающийся в бытовых шв.машинах? Или нечто среднее между горизонтальным и качающимся?

Про качающийся челнок не говорим-это анахронизм. А про шум у меня нет ни слова-я уже шила на полную мощность,когда в этой хе комнате спал малыш…

Deo, насчет «анахронизма» — это немного крутовато )). Бернина ставит вращающиеся челноки только на самые «высокие» машинки, на остальных — качающиеся, и промышленные машины (5000 стежков в минуту) есть с качающимися челноками.

У меня машинка с вертикальным челноком — по моим ощущениям, шума от мотора и «остального механизма» больше, чем от челнока.

Deo, а что там за перепетии с Singer, они утратили былую славу? Я оверлок собралась купить, и в числе дешевых вариантов Singer и Brother…

Говоря в этой теме о Зингере,я имела ввиду только швейные машины.У меня самой оверлок Зингер Ультралок 14U34 поиз-ва Японии-так я на него молюсь,как он работает(тьфу-тьфу-тьфу) уже 10 лет.Про современные оверлоки ничего не скажу-просто не знаю.

А ну этот Singer, похоже, в Китае сделан. Почему-то тут Singer-ы самые дешевые…

Скажите челнок вертикальный и двойного обегания одно и тоже?
А в швейно- вышивальных какой ветрикальный или горизонтальный
лучше? Ау профессионалы по оборудованию

Вертикальный или горизонтальный челнок в швейной машине, вот в чем вопрос?

Для начинающей швеи достаточно сложный вопрос, машинку с каким устройством выбрать, какие у них преимущества? Это один из решающих факторов в покупке, поэтому нужно изучить этот вопрос до похода в магазин. Производители предлагают несколько типов челнока: вращающийся вертикальный, горизонтальный и качающийся.



Вращающийся вертикальный челнок.

Имеет множество названий, например, промышленный, челнок двойного обегания. Преимущественно такие машины применяются на производстве. Механизм вращающегося вертикального челнока выдерживает высокие скорости, но это не влияет на качество строчки, она остается аккуратной. Позволяет выполнять стежки с высокой точностью. Часто такой механизм можно встретить в бытовых машинках высокого класса, следовательно, цена у них значительно выше.



Горизонтальный ротационный челнок.

Этот тип устройства располагается горизонтально. Он не имеет шпульного колпачка. Установка шпульки гораздо проще, потому что отсутствует шпульный колпачок – это большой плюс в работе. Благодаря тому, что челнок крутится, а не раскачивается, строчка ложится ровно и быстро, а шум и вибрации уменьшаются.

Помимо этого, в таких машинах есть прозрачная крышечка, через которую легко отслеживать количество ниток на шпульке. Их не нужно смазывать, потому что конструкция сделана из пластика, но это является и минусом, потому что детали быстро изнашиваются. Их могут повредить грубые толстые нитки. С ним следует обращаться аккуратно. Не стоит шить толстую ткань.

Внимательно читайте инструкцию к такой машинке, иначе часто придется обращаться к мастеру.

Качающийся челнок.

Самый старый вид швейного челнока. Например: «Чайка» или «Подольск». В них установлен именно такой. Раньше настройка такой машины занимала много времени и была довольно проблематичной.

В новых устройствах нет необходимости в такой трудоемкой настройке: все узлы зафиксированы, и сместить их невозможно.

Такие машины не могут похвастаться широким функционалом, высокой скоростью и низким уровнем шума. Зато они надежны и долговечны и достаточно бюджетные.



Подведём итог.

Выбирайте швейную машину исходя из:

  • своих потребностей;
  • финансовых возможностей.

Определившись с назначением швейного оборудования, выбирайте то, что подходит именно вам.

Если вы не так много шьете, а машинка в доме нужна (например, подшить джинсы), можно выбрать более дешевый вариант с качающимся челноком.

Если вы учитесь шить и планируете заниматься этим постоянно, но в домашних условиях, то выбор очевиден – это горизонтальный.

При условии выбора подарка профессионалу своего дела, который шьет много и долго, смело покупайте машинку с вертикальным челночным устройством.

Ознакомиться с множеством полезных статей и выбрать швейную машину с вертикальным или горизонтальным челноком можно на сайте https://www.texnosila.by/catalog/shveynye_mashiny/

что это, горизонтальный, качающийся, вертикальный

Новички, которые занимаются шитьём, задаются вопросом про челнок в швейной машине: что это, какие типы существуют? При подборе модели рассматриваются преимущества, недостатки каждой разновидности. Лучше придерживаться советов экспертов.

Челнок в швейной машине

Челнок — это устройство, необходимое для шитья двухниточной строчкой. Выпускаются варианты разных типов и при подборе обращается внимание на характеристики. Челнок для швейной машинки состоит из головки, шляпки. По контуру имеется несколько отверстий для пропуска нити.

Пропуск нити

Виды челноков

Распространенными считаются такие типы челноков:

  • маятниковый;
  • вертикальный;
  • горизонтальный.

Каждый из них отличается по конструкции.

Горизонтальный нитенаправитель

Маятниковый челнок

Представленный элемент встречается в машинках эконом-класса. К примеру, в модели «Чайка» используется челнок, который работает по принципу маятника. Представленная деталь ещё называется качающейся. В момент возврата головки происходит захват нити. Преимущество кроется в том, что машинка проста по конструкции и элемент можно легко заменить.

Интересно! Во время работы маятник практически не требует частых осмотров. Однако у старых моделей чаще всего он нуждался в настройке.

Шляпка и стержень являются зафиксированными, при работе они не болтаются. Во время шитья редко наблюдаются дефекты. При рассмотрении конструкции заметны пробелы в формировании петель. У качающихся элементов есть свои недостатки:

  • низкая скорость;
  • высокая вибрация;
  • шумность;
  • ограниченный функционал.
Маятниковый нитенаправитель

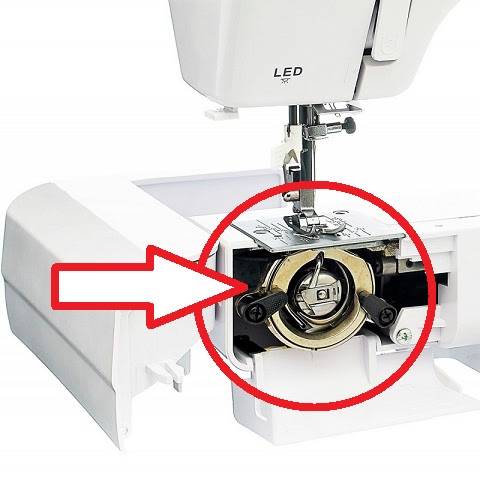

Вертикальный челнок двойного обегания

Вертикальный элемент отличается от маятника. Некоторые специалисты называют его ротационными, есть особенности по конструкции. Головка является зафиксированной, находится в кольце. Предусмотрен полукруглый зажим, который может изменять свое положение.

Важно! Ротационный узел часто встречается в профессиональных моделях высшей категории. Специалисты выбирают его, поскольку обеспечивается высокая скорость шитья.

Ротационный элемент двойного обегания не боится износа, способен долго прослужить. На деле обеспечивается отменная строчка, можно гордиться работой. К прочим преимуществам приписывают следующее:

  • высокая прочность;
  • надежность;
  • возможность работы с тонкой тканью.

Недостатком является лишь высокая стоимость.

Горизонтальный челнок

Челнок данного типа располагается в горизонтальной позиции и визуально выглядит, как пластина. Встречаются варианты с открытой и полупрозрачной крышкой. Отсутствие колпачка — еще одна особенность. Таким образом, всегда видно нить и напрашивается основное достоинство. Во время шитья мастер смотрит на материал и способен быстро определить цвет.

Горизонтальный нитенаправитель

Намотка производится на шпульку. Встречаются элементы с пластмассой либо из легкого металла. Некоторые детали механизма являются комбинированными, однако это не приветствуется в профессиональной среде. Для горизонтальных челноков важен тип нитей, рекомендуется придерживаться советов от производителей.

Интересно! Шпулька с горизонтальными элементами может заменяться (ремонт не потребует больших вложений). А вот износ головки местами требует вмешательства мастера.

При обращении в сервисный центр придется выложить крупную сумму. Когда рассматриваются машинки с горизонтальными элементами, чаще всего заранее докупаются сменные шпульки.

Сменные шпульки

Основные достоинства:

  • небольшая вибрация;
  • отсутствие шума;
  • ровная строчка;
  • нет искажений;
  • возможна замена шпульки;
  • быстрая заправка нити;
  • подходит для бельевых петель;
  • возможность управления электронным блоком;
  • доступность по цене.

Минусом считается долгая настройка механизма. Пластину перед шитьем требуется регулировать и с этой целью устанавливается винт. Еще одна проблема кроется в неудобстве, поскольку шпулька находится в труднодоступном месте.

Установка винта

Выбор челнока

Маятниковый челнок в основном оставляют для новичков. Таким образом, мастера рассматривают вертикальные и горизонтальные элементы. Первый тип придется настраивать, однако найдется много любителей подобного механизма. Даже при рассмотрении недорогих машин времен СССР (Подольск 142, 2М), заметно, что они практичны и надежны. При работе вертикальный элемент не вращается по кругу и не подвержен износу.

Подольск 142

Некоторым будет сложно отрегулировать его положение, для этого учитываются особенности конкретного производителя. Обрывы наблюдаются часто, если поддерживать высокую скорость вращения. Носик челнока является слабым местом. Приобретая элемент, проверяется количество зазубрин (чем больше, тем лучше).

Дополнительная особенность кроется в работе с тканью. Во время прошивки игла смещается вместе с механизмом. Происходит искривление элемента, плюс допускаются высокие нагрузки. Любители техники «Зингер» ругают вертикальные челноки, хотя на самом деле, они могут долго прослужить.

Техники Зингер

Интересно! Если модель попадает к мастеру, он проверяет стержень. Часто он является малость деформированным, также проверяется крепление. Исправная машина является вполне рабочей и удобной.

Ситуация с горизонтальным челноком выглядит несколько иначе. Данный вид считается современным и востребованным в бытовых моделях. Популярные компании, которые используют такой вид устройства:

По конструкции есть несколько существенных отличий. Шпиндель механизма является коротким. На панели предусмотрены разметки, важно, чтобы их можно было легко прочитать. Компании в последние годы удешевляют производство, поэтому поставляются варианты без колпачка. На деле, это удобно и просто. На практике редко видны пропуски, однако многое зависит от элементов.

Колпачок швейной машинки

Обрыв нити происходит часто, поскольку челнок отходит в сторону и не фиксируется жёстко. Машинки Singer, Веритас выпускаются с подобными механизмами и обеспечивают высокую ширину строчки. Операции по самостоятельной настройке порой сильно усложняются. Даже современные модели нуждаются в обслуживании.

Советы экспертов

При выборе челнока стоит придерживаться советов экспертов:

  • маятниковый элементы подходит для новичков;
  • горизонтальные челноки ломаются реже;
  • с вертикальной моделью получится экономить нить.

При выборе челнока покупатели отталкивается от цены. На рынке предлагаются современные модели с вертикальными челноками. Они капризны по части материала. Однако обеспечивается качественный уровень шитья. Если экономить на машинках с горизонтальным элементом, за функциональность производитель не отвечает.

Выше рассмотрены челноки для швейных машин. Существуют различные виды элементов, необходимо разбираться в конструкции. При подборе челнока лучше учитывать советы экспертов.

Осциллирующие, поворотные, горизонтальные и вертикальные крючки для швейных машин

По этой причине некоторые квилтеры могут предпочесть вертикальный крючок для работы со свободным движением. Кроме того, это делает большинство вертикальных крючков менее сложными при использовании более тяжелых или необычных типов ниток.

Сначала давайте обсудим, что на самом деле делает крючок для швейной машины. Когда игла входит в ткань и начинает подниматься, за иглой образуется небольшая петля из нити.

Крючок захватывает эту петлю и оборачивает ее вокруг шпульной нити, перемещаясь по шпульному колпачку.Очевидно, что крючок играет важную роль в образовании петли.

Теперь поговорим о различных типах крючков. Поймите, что все они могут образовывать красивый, надежный, сбалансированный шов.

Когда дело доходит до типов крючков, есть две основные характеристики, по которым они классифицируются. Первая характеристика — это тип движения, совершаемого крючком в процессе формирования стежка. Он колеблется или вращается.

Качающийся крюк движется в одном направлении, а затем в обратном.Вращающийся челнок продолжается вокруг шпульки в одном направлении.

Оба типа крючков могут очень легко застрять из-за ошибки оператора. CAVEAT EMPTOR — Компании, производящие швейные машины, стремятся рекламировать машины как имеющие «крючок для застревания».

Что ж, я лично создавал узлы и заедания ниток из-за ошибки пользователя на многих машинах, рекламируемых как имеющие якобы «защищающий от замятия крючок». Так что имейте в виду, что это утверждение часто оказывается не более чем маркетинговой шумихой.

Singer 99 имеет горизонтальный качающийся крючок. Пример качающегося вертикального челнока

Любая машина позволит вам отшивать ткань, пока вы протягиваете концы нити.Лоскутные мастерские часто делают это при сборке цепей.

Однако, если вы просто начнете шить воздухом на любой ниточной машине, вы получите прекрасные замятия. Ошибки заправки ниток также могут вызывать скопления нитей, заедания и комки, и ни один тип крючка не застрахован от этого.

Теперь посмотрим на ориентацию крючка. Крючок бывает вертикальным или горизонтальным. Вертикальный крюк может быть направлен в сторону (он же боковой или боковой погрузчик) или вперед (он же CB или передний загрузочный крюк).

При горизонтальном челноке шпулька опускается сверху.Это может быть очень удобно. Однако нить должна поворачиваться на 90 градусов в процессе формирования стежка с верхней загрузкой (горизонтальный крючок), что не требуется для вертикального крючка.

Если у вас возникли проблемы с загрузкой вертикального шпульного колпачка в машину, мне неприятно об этом говорить, но проблема не в конструкции машины, а в вашем подходе. Что интересно, удаление шпульного колпачка редко доставляет кому-либо какие-либо проблемы.

Итак, внимательно проверьте, как вы держите шпульный колпачок, когда вы вынимаете его из машины, и обязательно держите его точно так же при установке.Ваш палец должен быть направлен ВНИЗ за защелку.

Также убедитесь, что шпулька полностью вошла в шпульный колпачок, прежде чем открывать защелку и вставлять ее в машину.

При покупке машины обязательно обсудите типы шитья, материалы и нитки, которые вы планируете использовать. Не стесняйтесь обращаться за советом о том, какой стиль ловушки лучше всего подходит для вашего приложения и почему.

Не забывайте, что лучше всего подходит для ваших швейных работ.Лично я владею и использую машины с различными стилями и ориентациями крючков, и я считаю, что каждая из них имеет свои сильные и слабые стороны.

Посетите Sew-Classic.com

горизонтальный или вертикальный 🚩 вертикальный двойной челнок obecanja 🚩 Ручная работа

Вертикальный челнок — хороший вариант для начинающей швеи.


Самый простой вертикальный челнок качается. Обычно такие челноки укомплектованы дешевыми швейными машинками.Шпулька помещается в специальную металлическую капсулу, затем капсула-челнок укладывается в недра машины. Установка вертикального челнока относительно проста. По привычке этот шаг может занять некоторое время. Основными недостатками «раскачивающегося» челнока торговцы считают невысокую скорость стежков, шумность, необходимость постоянного ухода. Кроме того, вертикальные челноки иногда путают с нижней нитью, и возможности точной регулировки ее натяжения не предусмотрены. Однако, если вы только начинаете шить, становитесь первой швейной машиной и не хотите тратить слишком много денег, не бойтесь вертикального челнока.Высокая скорость претразивания имеет значение, вам, скорее всего, не понадобится на первом этапе, с установкой челнока достаточно, чтобы понять один раз (очень важно не забыть поднять иглу как можно выше, чтобы не было проблем с установкой шпульки), и к шуму быстро привыкаешь.
Если у вашей машины горизонтальный крюк, это не значит, что машина не требует периодического обслуживания. Удалите пыль и смажьте важные детали маслом, если хотите, чтобы машина прослужила долго.

Челнок горизонтальный


Поворотный горизонтальный крючок чаще всего встречается в непрофессиональных швейных машинах средней ценовой категории. Это удобнее вертикального, если речь идет об установке. Фактически шпулька вставляется в корпус машинки без дополнительной металлической капсулы. Обычно он накрыт полупрозрачной пластиковой пластиной, позволяющей визуально оценить количество оставшейся пряжи на шпульке. Горизонтальный Shuttle снижает вибрацию до минимума, соответственно, и шум, который он производит, также намного меньше.Челноки этого типа не требуют смазки. Здесь реже путают темы. К сожалению, натяжение нижней нити здесь тоже довольно сложно отрегулировать. Горизонтальные челноки устанавливаются в автомобили со стартовой ценой около восьми тысяч рублей. Купив машинку с подобным крючком, вы немного полегче на себе.
Тип Shuttle не должен быть единственным критерием при выборе машины. Обратите внимание на другие функциональные особенности.

Существует третий тип крючка — это вертикальный челнок с двойным обеканием.Такие челноки используются в профессиональных машинах высшей ценовой категории. Эти челноки очень надежны, они сводят на нет вибрацию, исключают спутывание ниток, позволяют хорошо регулировать натяжение нижней нити. К тому же такой крючок позволяет писать с очень высокой скоростью. Если вы планируете шить профессионально, вам стоит подумать о покупке машин с этим типом Shuttle.

Вертикальный челнок двойного обегания в некоторых автомобилях. Какая швейная машина с крючком лучше.Качающийся челнок старого и нового типа

Какой тип челнока в швейной машине самый лучший? Этот вопрос возникает в процессе выбора подходящей модели этого технического устройства, что значительно облегчает работу человека в процессе шитья. Такая, казалось бы, незначительная деталь, как челнок, влияет на непрерывность работы и качество получаемой продукции.

Какие функции выполняет этот элемент? Что за случилось? Какие преимущества и недостатки? Какой самый лучший тип челнока в швейной машине? Ответы на эти вопросы мы будем искать в этой статье.

Независимо от того, покупаете ли вы новую швейную машину или хотите лучше понять, что у вас есть, полезно понимать различия в функциях и функциях между машинами. Одна из функций, которая играет ключевую роль, — это система крючков. Это часть машины, которая захватывает нить, потому что она выталкивается из иглы для создания стежка. Есть два основных типа крючков: вращающиеся и колеблющиеся. Оба крючка создают строчные строчки, но работают они по-разному и имеют несколько разных соображений.

Давайте подробнее рассмотрим эти две системы. Вращающаяся машина с крючками, иногда называемая полностью вращающейся машиной, — это машина, в которой крюк вращается по полному кругу вокруг неподвижной катушки. В этой системе челночный челнок захватывает нить, когда игла проходит через ткань, а затем крючок переносит нить вокруг каркаса шпульки, образуя шов, проходящий вокруг шпульки.

Общие характеристики челнока

Челнок — один из важнейших элементов.швейное оборудование. Рассмотрим подробнее, какие функции выполняет эта часть.

Когда швейная машина работает над ушком иглы, образуется петля, которая захватывается носиком челнока и расширяется стенками. Нить идет вокруг него и идет вдоль стен. Так образовался шов.

В роторных машинах используется зубчатое или зубчатое приводное звено между верхним и нижним валами машины. Чтобы эта функция работала правильно, ее нужно установить очень точно.Эта потребность в точности означает, что швейные машины с вращающимся челноком имеют жесткие допуски на резьбу. Другими словами, они хорошо работают с потоками определенных рекомендованных размеров, но могут быть неумолимыми за пределами диапазона. Кроме того, небольшие машины с поворотным крюком обычно нуждаются в настройке времени для поддержания такой точности.

От правильной настройки челнока зависит производительность станка. Если этот пункт выполнен некачественно, то в процессе шитья мастер испытает массу неудобств, выражающихся в пропуске стежков, обрывах ниток и других негативных явлениях.Поверхность детали должна быть гладкой и без дефектов. Насечки, ржавчина, загрязнения препятствуют скольжению петли, что отрицательно сказывается на качестве стежка.

Швейная машина с вращающимся челноком работает более плавно на более высоких скоростях, работает тише и имеет менее частое заедание нити, чем машины с осциллирующими челноками. Однако эти машины обычно дороже, чем машины с качающимся крюком. Поворотные крючки являются стандартным выбором для промышленных швейных машин.

Швейные машины с качающимся крючком имеют крючок, который вместо того, чтобы вращаться по полному кругу, качается назад и вперед.В этой системе челнок поднимает верхнюю нить из иглы и опускает ее на нижнюю часть шпульки. Как только это произойдет, крючок изменит направление и вернется в исходное положение.

Какой тип челнока предпочтителен в швейной машине? Какой из них лучше всего справляется с возложенными на него функциями? Ответить на этот вопрос можно, изучив характеристики столь важной и незаменимой детали в работе пишущей машинки, а также отзывы мастеров.

Разновидности

Есть три типа челноков: качающиеся, вертикальные и горизонтальные.В разновидностях промышленного оборудования установлен вертикальный челнок.

Швейные машины с качающимся крючком имеют более простую механику и, как правило, более доступны по цене, чем машины с качающимся крючком. Они также легче во времени и в обслуживании. Поскольку машины с качающимся крюком имеют более слабые допуски, чем точные поворотные крючки, машины с качающимся крюком могут шить более тяжелые нити на небольших машинах. Недостатки машин с качающимся крюком в том, что они громче и, как правило, не так быстро.

Швейные машины были изобретены в конце 19 века и с тех пор повышают эффективность и производительность швейной промышленности во всем мире. Работа этих машин требовала значительных усилий, а конечная продукция все еще не соответствовала желаемому качеству. Сегодня швейная машина стала не только первым помощником многих людей, но и удобным в использовании и простым устройством. Современные швейные машины имеют встроенный двигатель, который упрощает и ускоряет весь рабочий процесс.

Современные швейные машины в основном оснащены горизонтальным челноком. Изделие имеет особый дизайн. Золотник в таком станке устанавливается сверху и помещается в челнок под крышкой.

Считается, что наиболее распространенным является качающийся тип челнока. Устанавливается в такие известные модели оборудования, как «Чайка», Veritas, Bernina. Ознакомившись с характеристиками каждого вида деталей, вы сможете точно определить для себя, какой тип челнока предпочтительнее выбрать в швейной машине.Что лучше из предложенного, также помогут разобраться советы специалистов.

С помощью подходящей швейной машины вы можете шить одежду для себя или для продажи, а с дополнительными функциями и различными рисунками строчек вы можете использовать новаторский подход к шитью. Если вы любите шить и заниматься рукоделием, вы также можете ознакомиться с нашими обзорными станками для вырезания скрапбукинга и получить надежное устройство для создания принтов на вашей одежде.

Прежде чем выбрать какую-либо конкретную модель швейной машины, вы должны сначала определить, для чего вы собираетесь ее использовать.А по вашим запросам вы сможете выбрать подходящие варианты пошива. Если вы новичок или просто ремонтируете одежду, компьютерное чудо вам не нужно. Достаточно купить обычную швейную машину, которая делает всего несколько стежков. Однако если вы квалифицированный портной, несомненно, вам нужно выбрать многофункциональное многофункциональное устройство.

Swing Shuttle

Есть три типа швейных крючков. Какой из них лучше и лучше показывает свои характеристики — должен определять мастер, работающий со швейным оборудованием.

Самым распространенным сегодня является качающийся тип, доказавший свою эффективность десятилетиями работы на бытовых швейных машинах. Качающийся челнок установлен на швейных машинах Чайка, Подольск.

Шаттлы в вагонах можно разделить на типы

Профессиональные швейные машины предлагают до 25 встроенных стежков для различных типов тканей и одежды. Таким образом, очевидно, что чем больше функций, тем шире в них работает швейная машина. Это тоже напрямую влияет на цену.Профессиональные швейные машины обычно дороже, чем базовые функции. Скорость шитья, измеряемая на нескольких стежках в минуту, покажет вам, насколько быстро вы можете шить. Некоторые швейные машины предлагают регулируемую скорость шитья, так что пользователь может изменять ее во время процесса.

Особенностью этого устройства является его движение в процессе работы механизма. Шаттл раскачивается как маятник; снимает нить с иглы, переводит ее в исходное положение, а затем возвращается в предыдущее положение.

Настроить работу такой машины довольно сложно. Для точности и правильности линии необходимо учитывать несколько параметров одновременно. Особенно это актуально для машин марки «Чайка». Если настройка неправильная, появляются петли, пропуски и т. Д.

Также предпочтительнее выбирать устройство, которое создает петли разных стилей, чтобы вы могли прикрепить к своей одежде любую одежду. Швейные машины предлагают автоматические, полуавтоматические и ручные типы швейных машин.Автоматический тип требует одноэтапной операции для создания петли, в то время как полуавтоматический тип работает в четырехэтапном режиме работы и, следовательно, требует больше времени для шитья.

Также стоит обратить внимание на тип челнока, который является одним из важнейших компонентов швейной машины. В процессе формирования линии задействован шаттл. Самый распространенный тип — это горизонтальный челнок, в котором используется катушка с верхней загрузкой. Этот тип имеет удобное расположение катушки благодаря встроенному челноку.Для начала вам нужно только вставить шпульку и протянуть нить через прорезь. Швейные машины с горизонтальным челноком также имеют прозрачную крышку, чтобы вы могли видеть, когда заканчивается нить.

Старый и новый тип качающегося челнока

Рассматривая конструкцию швейного челнока качающегося типа, следует сказать несколько слов о разновидностях этого оборудования, различающихся по эксплуатационным характеристикам. Есть челноки старого и нового образца. Второй вариант предпочтительнее (например, в машинке Бернина), так как имеет улучшенный дизайн.

Вертикальный качающийся крюк предлагает систему катушки с фронтальной загрузкой и складной челнок. Итак, чтобы начать пользоваться машиной, сначала нужно намотать нить на шпульку и опустить шпульку в каноэ. Во-вторых, нужно протянуть нить через прорезь и установить челнок в челночный ход. Швейные машины также различаются по типу ткани и нити, которую они берут. Машины с горизонтальными крючками более эффективно работают с тонкими нитками, а устройства с вертикальным качающимся крюком подходят для ниток любой толщины.

Челноки старого образца требовательны к правильности процесса шитья. Чтобы не было зазубрин на носу, нельзя натягивать ткань рукой. В противном случае материал и игла будут двигаться одновременно. В этом случае носик волана попадет в иглу и затупится.

Следует отметить, что вертикальный качающийся челнок требует постоянной смазки для продления срока службы швейной машины. И последнее, но не менее важное: подумайте о дополнительных функциях, которые обеспечивают удобный и эффективный рабочий процесс.Предпочтительно обрабатывать машину двухигольной установкой, чтобы можно было обрабатывать ткань без оверлока. Некоторые швейные машины имеют автоматический направитель игольной нити и намоточный механизм. Эти параметры предназначены для упрощения рабочего процесса.

В новых версиях качающегося челнока все элементы надежно фиксируются в одном положении. Самостоятельно сбить настройки невозможно. В таких механизмах не требуется настраивать работу. К сожалению, бренд «Чайка» такими характеристиками похвастаться не может.Поэтому со временем в ее работе могут появляться различные сбои.

Есть также машинки, позволяющие шить свободными руками, если вам нужно поправить узкие предметы, такие как рукава, манжеты, брюки. Швейные машины также могут включать в себя различные прижимные лапки, которые также повышают эффективность работы. Качество индивидуальной одежды зависит от настроек швейной машины. Благодаря регулируемой длине и ширине стежка легко подравнивать одежду, что также полезно при работе с разными типами тканей.Некоторые типы тканей также требуют определенного натяжения нити, поэтому производители предлагают как автоматическую, так и ручную регулировку натяжения нити. Хотя на других швейных машинах есть набор для ручной регулировки натяжения.

Преимущества и недостатки качающегося челнока

Мы рассмотрели швейные челноки поворотного типа. Что лучше: старый или новый, можно будет определять в процессе работы, исходя из заданных нагрузок. В челноках старой модели вал жестко соединен с основным рычагом из металла.С увеличением нагрузки в процессе эксплуатации такая машина сможет полностью выполнять возложенные на нее функции.

Это далеко не полный перечень опций, которые могут предложить швейные машины, каждая модель имеет свои особенности и преимущества. Но мы надеемся, что наш обзор поможет вам выбрать подходящую швейную машину для ваших конкретных нужд. Эта модель также оборудована автоматической одноступенчатой ​​петлей за петлей.

Очевидно, что одежда, изготовленная на этой машине, будет высокого качества.Горизонтальный челнок и тяжелая металлическая рама обеспечивают практически бесшумную работу. Таким образом, катушку легко вставить в каноэ и следить за подачей нити. Вы можете быть уверены, что эта швейная машинка прослужит долгие годы. Он имеет мощный двигатель, компоненты и детали из нержавеющей стали, а также прочную металлическую конструкцию для длительного использования и надежности — все, что вам может понадобиться быстро, профессионально и с энтузиазмом.

У качающегося челнока есть ряд преимуществ:

1.Все его элементы выполнены из металла. Это делает деталь прочной.

2. Регулировка натяжения нити выполняется быстро и легко.

3. Стоимость машины с таким механизмом намного меньше, чем у оборудования с другими типами челноков.

Скорость пошива изделий также невысока по сравнению с новыми видами оборудования. К недостаткам работы также следует отнести шум, вибрацию и ограниченное количество операций.

От повседневных платьев до сумок через плечо — он сделает приятную работу и обеспечит отличные результаты.Это отличный прибор для обрезки краев, обрезки и украшения одежды со сложными швами. Все это делает ее одной из ведущих швейных машин на рынке, и не зря. Если вы ищете профессиональное устройство для ручного шитья, ремонта и пошива одежды, это вряд ли лучший выбор.

Что может быть лучше бесконечного ассортимента проектов по шитью и квилтингу? Может быть, возможность воплотить свои идеи в жизнь и создать одежду и аксессуары, которые действительно подходят вашему стилю? Эта модель предлагает большое количество функций шитья и квилтинга, поэтому было бы проще перечислить опции, которых нет у швейной машины, чем те, которые она предлагает.Эта модель поможет вам легко вышивать благодаря своим автоматическим функциям и со временем пригодится с более продвинутыми функциями.

Если машинка нужна для пошива только для себя и своей семьи (не продается), качающийся челнок — один из лучших вариантов.

Особенности вертикального челнока

Перед покупкой швейного оборудования нужно определиться, какой швейный крючок лучше. Вертикальный челнок рекомендуется рассматривать как один из предпочтительных вариантов.Устанавливается в дорогих пишущих машинках, таких как Brother PR 655, VR, Bernina 880, а также Bernina 5-й и 7-й серий.

Чтобы подтвердить нашу точку зрения, мы хотели бы указать на некоторые действительно удивительные особенности, которые нам больше всего нравятся в этой модели. Разумеется, на этой машине можно шить одежду из разных тканей. Также следует отметить, что швейная машина создана для удобства. Неограниченный столик и свободная ручка предназначены для шитья и квилтинга крупногабаритных изделий или пошива узких вещей, таких как манжеты на рукавах или штанины для брюк.Кроме того, эта модель идеально подходит для шитья в условиях плохого освещения или шитья темных тканей благодаря сверхлегкой рабочей зоне, поэтому вы можете быть уверены, что на вас не повлияет напряжение глаз.

Вертикальный челнок перемещается по кругу и является наиболее прочным типом, способным работать практически без сбоев.

Помимо длительного срока службы машина, оснащенная вертикальным челноком, отличается большой скоростью. Они исключают появление петли или обрыва нити при условии, что оборудование изначально было правильно введено в эксплуатацию.Когда появляются отклонения в работе такого типа шаттла, его легко настроить.

Вертикальный челночный сервис

Рассматривая, какой челнок в швейной машине лучше, следует обратить внимание на правила обслуживания вертикальной разновидности. Его никогда не разбирают. Однако периодически вертикальный челнок требует смазки, которая покрывает все движущиеся, трущиеся элементы инструмента. Не наносите слишком много жира, иначе он упадет на ткань и испортит ее.

Швейная машина, в которой установлен вертикальный челнок, позволяет увеличить длину стежка до 6 мм, а также расширить ширину стежка до 9 мм.Поэтому такие детали используются в производственных цехах по пошиву одежды. Для домашнего использования также иногда покупают машинку с вертикальным крючком.

Представленное оборудование отличается высокой стоимостью. Подходит тем, кто много шьет. Для профессиональной швеи такая машинка с вертикальным крючком позволит обрабатывать разные виды тканей.

Горизонтальный челнок

Горизонтальный или вертикальный челнок в пишущей машинке? Что лучше выбрать, чтобы не прогадать с качеством и скоростью работы?

В первом варианте деталь не будет иметь шпульный колпачок, который считается одним из наиболее удобных типов конструкции.Шпулька в этом случае будет сразу вставлена ​​в челнок.

Конструкция позволяет визуально определить, сколько нити осталось в катушке и как происходит процесс ее удаления с челнока. К преимуществам горизонтального челнока относится:

  • катушка быстрой заправки;
  • тихая работа;
  • высокая скорость;
  • не требует регулярной смазки;
  • простота конструкции, позволяющая избежать запутывания нити.

Это удобный вид оборудования, который аккуратно и очень хорошо создает линии.

Особенностью горизонтального типа детали является сложная процедура регулирования натяжения нижней нити. Эта регулировка осуществляется с помощью небольшого винта, который находится на боковой пластине челнока. Однако такая процедура требуется крайне редко.

Характеристики горизонтального челнока

При определении того, какой тип челнока лучше подходит для швейной машины, необходимо более внимательно изучить особенности горизонтальных челноков.Такие детали практически всегда изготавливаются из прочного пластика. Эта особенность определяет правила эксплуатации машины.

В инструкции производителя четко указано, какие типы пряжи можно использовать в оборудовании. При нарушении рекомендаций производителя волан быстро придет в негодность, и в этом случае уже получится его настроить. Изношенный челнок вызывает зазоры, петли и ряд других проблем. В этом случае деталь требует замены.

Стоимость такого типа механизма невысока.Поэтому приобретая швейную машинку с горизонтальным челноком, лучше купить еще одну (или парочку) про запас.

При определении того, какой тип челнока лучше всего подходит для швейной машины, следует ознакомиться с отзывами профессионалов. Это позволит вам принять правильное решение в процессе выбора швейного оборудования.

Специалисты утверждают, что качающийся челнок изготовлен из прочных и надежных материалов. Он на порядок прочнее современных горизонтальных разновидностей деталей.Однако у него есть несколько недостатков. Для снятия шпули потребуется больше времени, чем в современных видах техники. Также деталь будет шуметь при работе.

Поворотный челнок ограничивает скорость шитья. Но стоимость этих машин намного меньше по сравнению с современными аналогами. Для пошива в небольших количествах лучше предпочесть этот вариант. Специалисты рекомендуют профессионалам использовать волан вертикального или горизонтального типа.

На нашем сайте уже есть статьи, в которых рассказывается, какие виды швейных крючков бывают в бытовых швейных машинах.Даны рекомендации, с каким крючком выбрать швейную машину. Рассмотрены отличия каждого типа челнока, в том числе горизонтального челнока, какой и лучший. Но поскольку в последнее время на рынке появляется все больше и больше швейных машин с горизонтальным челноком, мы решили сделать статью, посвященную именно этому типу челнока. Подробно рассмотрим, как он работает, в чем его преимущества и есть ли недостатки. А также возможные поломки, неисправности и способы их устранения.

1. Как работает горизонтальный челнок

Если вы снимите лапку с машины и открутите винт (B), то вы увидите, как устроен горизонтальный челнок. Он представляет собой пластиковый монолит с гнездом для шпульки и пружиной для регулировки натяжения нижней нити. Пружина затягивается или ослабляется винтом (H).

Часто бывает, что пластиковый челнок выскакивает из посадочного гнезда и не сразу успевает поставить обратно. Посмотрите внимательно на это фото, крючок держится на двух креплениях (K).Причем вставлять его нужно без усилий, находя положение, когда он «проскальзывает» между ними. Если ничего не получается, попробуйте сдвинуть одну из застежек назад и настроить челнок так, чтобы она закрывалась обратно. Просто имейте в виду, что эти крепления имеют определенную настройку, которая гарантирует, что крючок не выскочит, а нить свободно проскользнет под ними.

Желательно не отменять эту настройку, но иногда это происходит произвольно. Поэтому проверьте, постоянно ли выскакивает челнок, находятся ли эти крепления (особенно левые) в правильном положении или нет.То есть они должны удерживать челнок в посадочном гнезде и при этом не касаться его стенок, чтобы верхняя нить могла его свободно крутить, не задерживаясь на металлических частях креплений.

2. Как проверить износ поверхности челнока

Пластиковая поверхность челнока может изнашиваться, что, в свою очередь, приведет к образованию петель на верхней нити, появлению шпор и других дефектов стежка. Поворотный тип челнока металлический и в этом отношении более надежный. Но попробуйте на ночь сшить комплект постельного белья на машинке типа швейной машинки Чайка, и утром вы узнаете у соседей все ее недостатки, как и свои.Вот и все, что касается мягкой и бесшумной работы машины с горизонтальным челноком, на это нужно обратить внимание. Не используйте грубые нейлоновые нитки, не подшивайте джинсы и не шейте те ткани, для которых он не предназначен, и тогда поверхность волана всегда будет в идеальном состоянии. Линия тоже всегда будет аккуратной, плавной и красивой.
Одним словом, поверхность челнока и гладкая, эластичная и тонкая нить — это гарантия качественной работы такого станка на долгие годы.Поверить в поверхность же челнока можно с помощью увеличительного стекла. Осмотрите, особенно левую его часть, на предмет потертостей, зазубрин или даже сколов. Если нет, то поищите причину появившихся дефектов линии в другом.

Так как вы читаете эту статью и дошли до этого места, то, скорее всего, у вашей машинки с горизонтальным челноком какие-то «проблемы». Чаще всего это происходит после шитья грубых тканей, таких как джинсовая ткань или кожа.
Снимите крючок и переместите металлическую насадку челнока на иглу. Зазор между ушком иглы и носиком (h) должен составлять от 1,5 до 2,0 мм. Если он заметно меньше или больше, то высока вероятность проскальзывания швейного ремня с приводными зубьями на один «зуб».
Этот футляр уже точен для опытного мастера, хотя у нас есть статьи об устройстве современной швейной машинки и рекомендации, как разобрать корпус машинки и установить правильное положение горизонтального челнока.

4. Устройство швейной машины с горизонтальным челноком

Часто в отзывах на форумах, посвященных швейным машинам, можно прочитать заметки хозяек швейных машин о «подвигах» их швейной машинки, способной сшить не только джинсы, но и натуральную кожу. Читая их, понимаешь, что скоро эта машинка окажется в мастерской, так как нагрузки, которые она испытывает при пошиве кожи, обязательно приведут к сбою в ее работе, если не к поломке.
Посмотрите на фото устройство современной швейной машины. E — зубчато-ременный привод. П — приводной зубчатый ремень. Б — нижний вал привода челнока.

Приводной ремень (P) при максимальной нагрузке может проскользнуть по шкиву, и тогда синхронизация основного и нижнего валов будет нарушена, а значит, в линии появятся дефекты. Это то, что пошив материалов, не предназначенных для данной модели машины. Но это все-таки в лучшем случае, так как теоретически он мог лопнуть, однако в нашей практике таких поломок еще не было.
Зубчатый ремень электродвигателя не испытывает таких нагрузок, как ремень (Р), но тем не менее, если он порвется, найти ему замену будет очень сложно. Поэтому к швейной машинке и подшивке джинсов нужно бережно обращаться на ручной швейной машине ПМЗ или в студии, где для этого есть специальные промышленные машины.

Какие преимущества у горизонтального челнока и есть ли недостатки? Какой шаттл лучше? Преимущества горизонтального челнока очевидны.Во-первых, мягкое скольжение нити по пластиковому крючку обеспечивает бесшумную работу самой машины. Во-вторых, качество стежка у таких машин намного выше, чем у машин с качающимся крючком. В-третьих, удобство заправки нити и визуальный контроль ее расходования. Наконец, очень точная настройка взаимодействия сопла челнока и иглы, которая обеспечивает надежное петлевание и дает возможность шить любые «причудливые» ткани, такие как трикотаж, стрейч и т. Д.
А вот как выбрать швейную машинку, как выбрать тип челнока — решать вам, ведь кроме качества и удобства есть еще и другие параметры, в том числе финансовые возможности.


Как устроен винтовой челнок. Его возможные неисправности и способы их устранения. Челнок швейная машина челнок.


Эта статья с советами мастера, как самостоятельно разобрать современную бытовую швейную машинку братьев фирм, janome и других


Надежность этого станка с качающимся челноком намного выше.Только скорость уменьшается, а шум увеличивается при работе такого челнока. Данная статья представляет собой обзор швейной машины эконом-класса. бренды janome, с челноком поворотного типа.


В этой статье вы узнаете, как найти причину неисправности привода, а также как самостоятельно заменить электродвигатель.


Почему современная бытовая швейная машина вдруг стала пропускать стежки в строчке? Объясняет техник по ремонту швейных машин.


Мнение мастера о том, какая швейная машина самая лучшая. Подробная информация о бывшей в употреблении швейной машине Rubin и других старых моделях Veritas.

Тип челнока горизонтальный. Шаттл Shuttle

Если вы собираетесь купить швейную машину, очень важно знать, какой у нее крючок. Какой волан лучше, вертикальный или горизонтальный? А может лучше купить швейную машинку с качающимся челноком? Чем они отличаются и какой шаттл выбрать?

Даже если вы уже купили швейную машину, не беспокойтесь, прочтите эту статью, чтобы точно знать, какие типы крючков есть в швейной машине и чем они отличаются.Если вы «всерьез» интересуетесь пошивом одежды, не помешает также узнать, как устроена швейная машинка. В том числе, чем отличается роторный челнок от челнока «пуля» и почему советский челнок на Чайке нужно постоянно настраивать. Возможно даже, что это поможет избежать множества поломок швейной машины и провести небольшой ремонт, наладив челночный ход своими руками.

Поворотный челнок — самый распространенный тип челнока (см. Фото), который на протяжении многих десятилетий используется для производства большинства бытовых швейных машин.Именно такой челнок у «советской» швейной машины «Чайка», почти во всех моделях машин подольского типа. Челнок при работе не вращается по кругу, а колеблется, как маятник. Снимает нить с иглы, переводит ее в исходное положение и снова возвращает в исходное положение.

Настроить точную работу такого шаттла достаточно сложно. При этом необходимо учитывать множество параметров, чтобы линия формировалась без разрывов, разрывов и зацикливания нити.Особенно сложно это сделать на швейной машинке Чайка. Чрезмерный «выход» сопла челнока (более 4 мм) за иглой влево приводит к зацикливанию, недостаточному доступу к проходам и т. Д.

На работу шаттла также влияет его состояние. Носик и поверхность челнока не должны иметь выемки. И они могут появиться, если во время шитья потянуть ткань рукой. Игла смещается вместе с тканью и носик волана, попадая в иглу, притупляется.
Есть и другие «мелочи», влияющие на работу шаттла, описание которых можно найти на страницах нашего сайта.

Современные швейные машины, использующие качающийся тип челнока, больше не имеют этих недостатков. Практически все узлы имеют надежное фиксированное положение, которое невозможно спонтанно сместить. Поэтому регулировать работу качающегося челнока для таких швейных машин не нужно. С другой стороны, это часто приходится делать на швейных машинках с чайками.От чрезмерной нагрузки могут проворачиваться валы валов, не имеющие пропила под винт крепления. Именно эта конструктивная особенность Чайки становится главной причиной постоянных сбоев в ее работе.

Швейные машины швейного типа имеют явное преимущество. Вал челнока практически во всех моделях швейных машин соединяется с основным валом металлическими рычагами, соединения которых надежно фиксируются. Это позволяет швейной машине выдерживать большие нагрузки при шитье.Например, в машинах с вертикальным зацепом вместо рычагов используется профилированный ремень, который из-за чрезмерного усилия может соскользнуть «на зуб» и даже порваться.

Скорость швейной машины с качающимся челноком немного ниже, чем у машин с другим типом челнока. Но такие машины надежнее, долговечнее и, что самое главное, дешевле.
Как правило, все швейные машины эконом-класса имеют качающийся челнок.
Повышенный уровень шума и вибрации при шитье, ограниченный набор линий и операций, низкая скорость полностью компенсируются приемлемой недорогой ценой машины.

Швейные машины более высокого класса, например, японская швейная машина Brother, часто используют вертикальный челнок, вращающийся по кругу, его еще называют поворотным челноком или челноком двойной посадки. В чем его достоинства и недостатки? На мой взгляд, это идеальный тип шаттла. Точно вертикальный челнок Используется во многих промышленных швейных машинах. И даже немецкие швейные машины Veritas 8014 советских времен использовали этот тип челнока. Поэтому многие из них до сих пор работают, и хозяйки к ним претензий не имеют.

Одним из преимуществ использования этого типа челнока является высокая скорость швейной машины. На фабриках швейные машинки шьют с такой скоростью, что плавятся даже иглы в прямом смысле этого слова. Качающийся челнок «Чайки» разлетелся бы на куски при одном полном нажатии на электропривод промышленной машины.
Пропуск стежка, зацикливание нити, обрывы практически исключены при соблюдении всех рекомендаций производителя. И даже если они появляются, их можно быстро устранить, так как положение челнока по отношению к игле легко регулируется.И что самое главное, ход челнока можно надежно закрепить с помощью 3 винтов, прикрепленных к валу (см. Фото).

Вертикальный поворотный крюк не требуется для разборки, и никогда не делайте этого. Единственное, что ему нужно, это смазка. Внимательно посмотрите, как работает челнок, и смажьте все трущиеся изнутри детали небольшим количеством масла. Только не увлекайтесь, иначе излишки масла при шитье могут сойтись нижней нитью вверх и испортить ткань.

Вал вертикального челнока на многих бытовых швейных машинах соединен с главным валом с помощью фасонной (с ребрами) ленты, которая не позволяет использовать машину для шитья тканей и материалов, не указанных в инструкции.Любая швейная машина предназначена для шитья различных тканей, прежде чем сшивать джинсы в 9 слоев, прочтите инструкцию.
Этот приводной ремень нельзя сильно натягивать, иначе будет «жесткий» ход и повышенный шум станка. Сильное натяжение ремня приводит к преждевременному износу деталей, поэтому он находится в слегка ослабленном состоянии. Кроме того, если очень «постараться», то из-за чрезмерного усилия ремень может перескочить через один зуб. Тогда все настройки автоматически теряются, и машинке требуется мастер.Конечно, крайний случай, который бывает очень редко, но он хорошо показывает, что может произойти, если не следовать инструкциям растения.

Цены на швейные машины с вертикальной челночной скоростью выше, чем на машины эконом-класса. Можно сказать, что швейные машины с вертикально вращающимся челноком больше подходят для тех, кто много шьет, используя разные ткани и материалы для шитья. Такие швейные машины обычно имеют широкий спектр возможных тканей для пошива одежды, в том числе кожу.Видов прострочки много, в комплекте много дополнительных ножек. Часто это операция автоматического способа изготовления петель и т. Д. Но, как и у швейных машин с качающимся челноком, они имеют шпульный колпачок, в который вставляется шпулька.

3. Челнок горизонтального типа

Горизонтальный челнок не имеет шпульного колпачка, шпулька вставляется прямо в челнок, что чрезвычайно удобно и просто. А главное понятно, сколько нити задралось на шпульке, какого она цвета и даже как нить снимается с челнока.Эта машина намного тише, мягче и отлично справляется со своей работой. Как правило, у нее нет зазоров, петель и других проблем. Вот только регулировать натяжение нижней нити неудобно, так как оно регулируется небольшой шестеренкой на боковой пластине челнока. Но делать это нужно нечасто, поэтому об этом можно не упоминать. Но тот факт, что горизонтальный челнок изготовлен из высокопрочного пластика, должен быть предупреждением для любителей шить все без разбора.

Использовать нити нужно только указанные в инструкции, эластичные и тонкие.Никаких «тридцатилетних» и «сороковых» от бабушки. Пластиковый челнок быстро изнашивается из-за таких ниток, и тогда машина начинает делать и пропуски, и петли, и обрывы ниток. Никакие настройки здесь не помогут, просто замените челнок полностью. К счастью, стоимость горизонтального челнока не очень высока и его легко снять и заменить даже самостоятельно.
Купить горизонтальный челнок можно в любом швейном магазине, либо заказать в интернет-магазине. Но лучше сразу, покупая швейную машинку, приобрести ее про запас.
И все же бесшумная работа станка достигается за счет использования ременной передачи для челнока, а иногда, помимо челнока, для изготовления и других деталей используется пластик. Поэтому нужно уважать машинку и не пытаться пришить к ней «толь», это не «Зингер» прошлого века.

А вот так выглядит челнок «пуля» на швейной машине Зингера девятнадцатого века. По легендам и мифам на такой машине можно сшить все, что угодно, качественно и без зазоров.На самом деле это миф. Машина полностью устарела и даже если она у вас есть, не пытайтесь найти мастера и отремонтировать. Намного проще купить новую машину за 5-6 тысяч рублей той же марки Singer.

Какой еще шаттл выбрать при покупке швейной машины? Думаю, на этот вопрос нет однозначного ответа. Если вам нужна простая и надежная машина. Для редкого использования наиболее подходящим решением является поворотный тип. Недорого и надежно.
Если вы опытный «профи», то вы сами знаете, какая машина вам нужна.Но я думаю, что остановлю свой выбор на вертикально вращающемся челноке.
Если вы любите много шить, но «для себя», подумайте о горизонтальном крючке. Бережное и бережное отношение к такой машине гарантирует вам ее безупречную многолетнюю работу.


Настройте и отрегулируйте взаимодействие вращающегося по кругу вертикального челнока и швейной иглы.


В чем преимущества горизонтального челнока. Как устроен такой шаттл, его возможные неисправности и как их устранить.


Купить швейную машинку в кредит намного выгоднее другой. бытовой техники, ведь швейная машинка может «заработать» деньги и помочь быстро и вовремя вернуть кредит в банк.


Современные швейные машины можно разделить на два типа: электронные и электромеханические. Это первое, что отличает швейные машины. Второе и очень важное отличие — какой тип челнока используется для швейной машины.


Многие фирмы до сих пор производят швейные машины с качающимся челноком.Связано это, в первую очередь, с невысокой стоимостью машины. Надежность машины намного выше, чем у других типов челноков, только уменьшается скорость и повышается шум при работе такого челнока. Данная статья представляет собой обзор швейной машины эконом-класса. бренды janome, с челноком поворотного типа.


Для чистки крючка лучше всего использовать жесткую кисточку для клея или старую зубную щетку. В некоторых случаях можно шлифовать стенки челнока специальной пастой. Это необходимо, если на стенках есть сильный налет, не позволяющий нити свободно «обходить» волан.


Внешне шпульки почти всех швейных машин похожи. Но для каждого типа челнока обычно используются «свои» катушки. Для горизонтального челнока используются прозрачные пластиковые шпульки. Они более удобны, потому что вы можете видеть количество оставшейся нити. Для качающегося челнока часто используются бобины из металла или непрозрачного пластика. В промышленных челноках катушки только металлические и значительно более узкие (тонкие), чем бытовые катушки.

Хвостовая часть швейной машины используется для захвата входного отверстия петли и петли вокруг шпульки .Набор деталей челнока в сборе с корпусом обычно называется челночным устройством .

В бытовых швейных машинах челночные крючки с челноком,

совершает возвратно-поступательные движения ( качается ). Также используются челночные устройства с непрерывно вращающимся челноком ( ротор).

Есть два типа челночных устройств с качающимися челноками:

1) с челноками (рис. 7, а), которые перемещаются по часовой стрелке (вправо) во время рабочего хода.Такие челноки используются в прямолинейной машине. 1 кл. ПМЗ и в станках, выполняющих зигзагообразную линию — 116 , 120 , 142 кл. ПМЗ и другие;

2) с челноками (рис.7, б), которые перемещаются против часовой стрелки (влево) во время рабочего хода. Эти челноки используются в прямострочных машинах и кл. ПМЗ.
Челнок левый в вагонах 1А и 2М сот. обеспечивает нормальное переплетение нитей в стежках без узлов практически в любом направлении движения сшиваемых материалов.Это особенно необходимо при вышивании, когда ткань в пяльцах перемещается в разные стороны.
Чтобы понять принцип работы челноков и назначение отдельных элементов и частей челночных устройств, необходимо рассмотреть процесс образования петель в машинах с различными челноками.

Челночное устройство в вагоне с качающейся правой навеской челнока.

Челночное устройство (станки 1 кл. ПМЗ) состоит из следующих основных частей (рис.8): челнок 17, корпус хода поршня 2, шпульный колпачок 15 с пружиной натяжения нити 14, винт 13, прижатый к колпачку, шпулька 12, накладное кольцо 6, верхняя пластина 1, пружина 7 с винтом 8. Носик 10 челнока служит для захвата петли верхней нити, образовавшейся у игольного ушка. Ремень 9 челнока вставляется в кольцевую направляющую канавку 4 корпуса хода. На шток 11 надевается шпульный колпачок со шпулькой. Челнок в направляющей канавке 4 корпуса гребка совершает возвратно-поступательное движение.


Для удобства изготовления, сборки и разборки направляющий паз корпуса хода челнока открыт с задней стороны и вместо задней стенки на штифты 3 надето накладное кольцо 6, прижатое к пластинчатой ​​пружине 7, который крепится к корпусу винтом 8.

Шпулька надевается на ступицу шпульного колпачка, а шпульный колпачок, в свою очередь, надевается на шток 11 челнока и фиксируется защелкой.

Шпулька в процессе работы остается неподвижной: удерживается от проворачивания регулировочным пальцем 16, входящим в паз 5 корпуса челночного хода.

При снятии петли с челнока в конце петли между регулировочным пальцем 16 и канавкой 5 петля верхней нити проходит, таким образом, чтобы избежать натирания и разрыва резьбы поверхности регулировочного пальца 16 и канавки 5 необходимо тщательно отполировать.

Корпус челнока 2 прикреплен к платформе. Положение направляющей канавки 4 относительно иглы очень точно устанавливается при сборке гильзы машины с платформой.Необходима большая точность установки, чтобы носик челнока проходил рядом с иглой с максимальным зазором до 0,1 мм. Зазор между носиком челнока и иглой в этом механизме не регулируется . Когда зазор между иглой и носиком челнока увеличивается, происходит пропуск стежков. Чтобы продеть иглу к носу челнока и удерживать верхнюю нить, корпус челнока частично открыт вверху и на некотором расстоянии нет направляющей канавки.Пластина 1 (пластина нитенаправителя) прикреплена к корпусу челнока.

Процесс формирования стежка в машине с качающимся крючком. В вагоне 1А кл. Движение челнока ПМЗ (рис. 9, а — в) сообщается от специального двуплечного поводка 3 с рожками 4 и 6, называемого челночным двигателем . Двигатель челнока, прикрепленный к концу вала челнока, совершает возвратно-поступательное движение, которое передается челноку за счет попеременного действия рупоров 4 и 6.Верхняя нить шпульки заправляется между шайбами ​​2, регулирующими натяжение, затем в ушко триммера намотки 1 и, наконец, в игольное ушко.

Чтобы понять работу челночного устройства , рассмотрим процесс формирования стежка .

Игла, опускаясь в крайнее нижнее положение, проводит верхнюю нить через сшиваемый материал (рис. 9, а). Носик челнока в это время находится в крайнем левом положении на расстоянии 3,5-4 мм от оси иглы.
Затем игла поднимается из нижнего положения на 2,5 мм (рис. 9, б). Со стороны короткой бороздки на ушке иглы формируется петля-вход верхней нити достаточной ширины (1,5–2 мм). Наибольшая ширина петли образуется на расстоянии 1,5-2 мм над ухом. Чтобы носик челнока в этот момент вошел во входную петлю, игольное ушко должно располагаться на 1,5-2 мм ниже носа челнока.

Швейная машина с челночным носом клиновидной формы 1 кл.ПМЗ проходит возле иглы справа, если смотреть со стороны рабочего (см. Рис. 9, б, тип А). Игла с короткой бороздкой устанавливается справа от рабочего.

После того, как носик челнока входит в петлю верхней нити, очень важным моментом является перемещение впускного отверстия петли к основанию носика (надевание НО на носик челнока 7, рис. 9, в и г). Если в момент, когда носик челнока приближается к началу направляющей бороздки тела гребка, НО задерживается на носике челнока 7 (рис.9, д) и не переместится к основанию носика, затянет петлю в паз и верхняя нить оборвется.

Верхняя пластина 5 (см. Рис. 9, в) создает уклон петли к горизонтали, облегчая перемещение петли к основанию носика. Двигатель челнока рогом 4 давит на пятку челнока, поворачивая его по часовой стрелке. Между вторым рупором 6 двигателя и носовой частью челнока в это время имеется зазор ( а) для удобного доступа к петле.


В швейной машине 1 кл. ПМЗ этот зазор составляет 0,6-0,8 мм. Слишком большой зазор вызовет усиленный удар по челночному устройству, а при небольшом зазоре не будет свободного прохода резьбы, что приведет к ее разрыву. Зазор также должен быть между нижней частью носика челнока и выступом 6. Если этого зазора недостаточно (рис. 9, д), петля не может переместиться к основанию носика и будет втягиваться в направляющую канавку. ходовой части с неизбежным обрывом резьбы.

Далее челнок продолжает рабочий ход (рис. 9, ж). Его носик и пояс входят в направляющую канавку корпуса челнока. Основание насадки челнока, перемещая петлю, передает ее ответвления на боковые конические поверхности челнока. Эти поверхности необходимо тщательно отполировать.

При дальнейшем движении челнока в том же направлении (рис. 9, з) основание его носа перемещает петлю на поверхность шпульного колпачка (с лицевой стороны) и заднюю стенку челнока.

Петля из-под носа челнока переходит на крыло 8 (см. Рис. 9, е). Волан всем телом входит в петлю. Для того чтобы петля лучше двигалась с боковой конической поверхности челнока на поверхность шпульного колпачка, на ее пути также не должно быть выступов (открывающийся конец защелки должен находиться с обратной стороны петли вокруг шаттл).

Основание сопла челнока (рис. 9, и) наматывает петлю немного дальше по вертикали.Игла натяжного рычага в этот момент поднимается и опускает петлю с челнока.

Во избежание резкого движения рычага прием намотки начинается немного раньше. Сначала ушко рычага натяжного рычага медленно поднимается и отбирает лишнюю (резервную) нить.

Наклонное крыло 8 челнока также помогает сбросить петлю с челнока.

Двигатель шаттла перестает вращаться по часовой стрелке и начинает вращаться в обратном направлении. Это приводит к тому, что рупор 6 двигателя челнока теперь становится водителем и прижимается к основанию носовой части челнока.Шаттл начинает работать на холостом ходу. Петля в это время почти уже обвита шпулькой вокруг шпульного колпачка.

Между пяткой челнока и рогом 4 двигателя челнока образуется зазор, необходимый для выхода сброшенной петли из челнока.

Затем натяжной инструмент быстро снимает петлю с челночного устройства (рис. 9, л). Петля, внутри которой теперь находится нижняя нить, выходит через зазор между рогом 4 и пяткой челнока.Челнок, вращаясь против часовой стрелки, упирается пяткой 9 в левую стенку окна в корпусе челнока. Эта стенка относительно линии движения иглы должна располагаться на таком расстоянии, чтобы в момент приближения пятки волана петля уже выходила из волана, как показано на рис. 9, л. В противном случае верхняя нить может затянуться пяткой челнока в паз и оборваться.

Далее изготовитель натяжителя затягивает петлю, втягивает нижнюю нить в материал и наматывает нить до тех пор, пока она была потрачена на стежок с катушки.Механизм ткани перемещает материал для формирования следующего стежка.

Подробно рассмотрев процесс образования стежка, легко определить, что угол поворота волана должен быть более 180 °. Это превышение происходит из-за того, что в начале хода основание носика челнока должно находиться слева от иглы (см. Рис.9, а), а в конце хода идти немного дальше за вертикальной линией (см. рис. 9, а). В швейной машине 1 кл. ПМЗ угол поворота челнока составляет 206-210 o.

Процесс формирования стежка в машинах 1А и 2М ячеек. ПМЗ, имеющий качающийся левый челнок, аналогичен описанному выше. Единственное отличие состоит в том, что левый волан ведет по петле против часовой стрелки (а не по часовой, как в автомобиле ПМЗ 1 класса).

Рычаг защелки на шпульном колпачке правостороннего челнока открывается слева, а на шпульном колпачке левостороннего челнока — справа.

В вагонах 1А и 2М сот. ПМЗ для уменьшения детонации в челночном устройстве на концах рожков электродвигателя челнока прикреплена обыкновенная листовая рессора.

Процесс формирования стежка в машине с вращающимся челноком . Для исключения стука и увеличения скоростного режима в некоторых бытовых швейных машинах используются равномерно вращающиеся челноки.

Челночные устройства с равномерным вращением челнока (поворотным) с передаточным числом i = 1: 2.

Челночное устройство швейной машины «Веритас» 8014-26 кл. представляет собой типичное челночное устройство с вращающимся челноком (рис. 10). Челнок вращается против часовой стрелки.Челночное устройство состоит из корпуса челнока 2, держателя паука 10, шпульного колпачка 15 со шпулькой 14, регулировочного пальца 13, верхней пластины 5 и бокового полукольца 1.


Корпус челнока 2 имеет форму чаши со ступицей, которая служит для его фиксации винтами на валу челнока. Внутри корпуса челнока имеется направляющая канавка 4. Канавка 9 шпуледержателя 10 входит в эту канавку.
Для того, чтобы можно было вставить ремень держателя шпульки, передняя боковая стенка паза челнока на большей части (за исключением сектора возле носика) открыта.В этом месте боковая стенка паза представляет собой полукольцо 1, прикрепленное тремя винтами к корпусу челнока. Для захвата петли на теле волана имеется носик 3.

На шток 11 шпуледержателя снабжен шпульным колпачком со шпулькой и заблокирован защелкой. .

Установочный палец 13 прикреплен к платформе машины. Его выступ 12 входит в открытую канавку 7 держателя шпульки, поэтому при вращении челнока держатель шпульки остается неподвижным.Вокруг него обвивается петля верхней нити.

Окно шпуледержателя 4 (рис.11) служит для прохода иглы 2, а левая стенка 1 этого окна, являясь ограничителем, способствует формированию петли-входа на стороне короткого канавка иглы, а наклонная плоскость 3 препятствует изгибу иглы в сторону носика челнока.

Когда игла находится в самом нижнем положении, ее ушко не должно слишком сильно попадать в окно держателя шпульки, так как, когда игла поднимается, стенка окна на стороне короткой канавки будет препятствовать формированию входного отверстия петли, что приведет к пропуску стежков.

Сопло челнока приближается к игле, чтобы захватить петлю справа. Поэтому иглу устанавливают таким образом, чтобы ее короткая бороздка была обращена вправо (если смотреть со стороны рабочего).

Чтобы узнать назначение отдельных элементов челночного устройства, рассмотрим процесс образования стежка. Если процесс расширения петли и окружения ее вокруг шпульки относительно прост в машине с качающимся челноком, этот процесс намного сложнее в машинах с вращающимся челноком.

Следует обратить внимание на то, что направляющий ремень 9 держателя паука 10 (см. Рис. 10) частично удален, образуя носик ремня 6 и конец ремня 8, которые играют важную роль. в процессе зацикливания петли.

Игла, опускаясь в крайнее нижнее положение, удерживает верхнюю нить ушком на челноке (рис. 12, а). Носик волана в этот момент находится справа от иглы под углом примерно 50 ° к вертикали. Такая установка необходима для того, чтобы при приближении носика челнока к игле он успевал подняться из крайнего нижнего положения на 2 мм и чтобы на стороне его короткой канавки образовалась достаточная петля-вход.


Указанный угол в 50 ° соответствует расстоянию сопла челнока от иглы, измеренному по хорде и равному примерно 13-15 мм. Игла поднимается из нижнего положения на 2 мм (рис. 12.6). Носик 3 челнока подходит к игле со стороны короткой бороздки и начинает входить в петлю. Самая широкая часть петли находится над ухом на расстоянии 1,5-2 мм, поэтому иглу нужно установить на такую ​​высоту, чтобы в этот момент ее ушко было равно 1.На 5-2 мм ниже насадки крючка. После того, как носик челнока входит в петлю верхней нити, одним из решающих моментов формирования стежка является надевание петли на носик челнока и фиксацию петли с носиком шпульного ремня 5 (рис. 12, в).

Очень важно, чтобы к моменту приближения носика челнока к поясу ремня 5 петля НО переместилась на носик челнока за направляющую канавку.

Носик волана должен быть хорошо отполирован и петля при надевании не должна соприкасаться с выступами и заусенцами.Малейшая задержка петли НО на носике челнока (как показано на рис. 12, г) будет втягивать носик ремня 5 в направляющую прорезь челнока с неизбежным обрывом верхней нити.

Носик ремня 5 на держателе шпульки должен располагаться на таком расстоянии от линии движения иглы, чтобы к моменту приближения к началу направляющей канавки петля могла выйти за эту канавку. В момент, когда носик челнока входит в петлю верхней нити, его короткая ветвь TO находится за носиком челнока (как показано на рис.12, б), а впереди — длинная ветвь. Когда короткая ветвь надевается на носик челнока 3, короткая ветвь не наматывается на цилиндрическую поверхность челнока, выступ челнока 6 и взлетная пластина 4 используют переднюю боковую стенку, чтобы закоротить ветвь челнока. петлю к переднему краю волана (см. рис. 12, д и г).

Далее носик челнока своим основанием проворачивает петлю над носиком ремня 5 шпуледержателя (рис. 12, б). Пластина 4 отвода нити крыла 7 берет короткую ветвь петли для лучшего прохождения ее по поверхности шпульного колпачка.Носик ремня 5 шпуледержателя своим основанием направляет длинную ветвь петли под низ шпуледержателя. Носик волана своим основанием продолжает вести петлю (рис. 12, д). Пластина отвода нити крыла 7 располагается над поверхностью шпульного колпачка 8, поэтому она способствует возникновению короткого ответвления петли на ее поверхности.

Длинная ветвь D-петли, намотанная носиком 5 для ремня, проходит по боковой стенке 9 шпуледержателя (см. Рис. 12, g, s и разрез BB, которые указывают положение петли внутри шпулька).Чтобы петлевая ветвь лучше двигалась от боковой стенки к нижней части шпуледержателя, стенку 9 в этом месте делают наклонной под углом 30 ° и тщательно полируют. Затем основание насадки челнока доводит петлю верхней нити до вертикали (рис. 12, а, л). Короткая ветвь петли K в это время движется над шпуледержателем по поверхности шпульного колпачка, а длинная ветвь D скользит по нижней части шпуледержателя. Приемная проушина в это время медленно поднимается и выбирает резервную нить, высвобождаемую приемником.Нижняя нить уже в этой петле. При дальнейшем вращении челнока (рис. 12, л) основание носика наматывает петлю по вертикали. Петля почти закруглена вокруг держателя шпульки. Ушко рычага намотки иглы быстро поднимается и опускает петлю на носик челнока. Петля свободно перемещается к правой стороне пальца 11 держателя паутины и носику 2 бокового полукольца 1, не касаясь ремня держателя паука, что предохраняет нить от истирания и загрязнения.

Далее конец направляющей канавки челнока приближается к концу ремня 14 на держателе шпульки (рис.12, м), а ушко нитепритягивателя, продолжая движение вверх, вытягивает петлю из-под конец ремня 14.
Петля при этом все еще удерживается выступом 12 регулировочного пальца 11. Сила трения между вращающимся крючком и неподвижным держателем шпульки прижимает правую боковую стенку паза 13 шпуледержателя к отверстию. выступ 12 регулировочного пальца 11, который удерживает шпульку от вращения.Следовательно, между ними должна проходить петля, обведенная вокруг держателя шпульки.

Проушина приемного рычага продолжает быстро подниматься. Петля верхней нити проходит между выступом 12 регулировочного штифта 11 и стенкой паза. Чтобы уменьшить истирание резьбы, выступу пальца 11 и стенкам канавки придают обтекаемую форму, а их поверхности тщательно полируют. Кроме того, шпуледержатель должен легко вращаться в прорези челнока без малейшего заедания, иначе петля будет зажата между выступом 12 пальца 10 и стенкой канавки с неизбежным обрывом нити.
После удаления петли из-под выступа регулировочного штифта нижняя нить оказывается внутри петли (рис. 12, н, о). Нитепритягиватель удаляет эту петлю с нижней нитью в прошиваемый материал и образует стежок.
Механизм ткани перемещает материал для следующего стежка. Шаттл за это время делает второй оборот (холостой ход). Далее процесс формирования стежка повторяется.


Швейный крючок для любой швейной машины является ее основным устройством.А тип швейного челнока — важнейшая характеристика бытовой швейной машины. Для формирования челночного стежка используются всего три типа челночного механизма: горизонтальный крючок; вертикальный крючок и качающийся швейный крючок.
Как крючок ? Чем они отличаются и с каким челноком выбрать швейную машинку, и пойдет речь в этой статье.

Качество и работа швейной машины зависят от состояния и настройки взаимодействия между иглой и челноком.Прежде всего, отсутствие пропусков петель в строчке, обрыв верхней и нижней ниток, зацикливание нити снизу и т. Д.

Поверхность крючка должна быть в идеальном состоянии. Не имеет шероховатостей и сколов, ржавчины, грязи, следов масла.
Обрезанная (над ушком иглы) петля верхней нити захватывается носиком челнока и тянется дальше, образуя стежок. Петля расширяет стенки волана, огибает волан и спускается с его стенок, образуя петлю крючкового переплетения.Любая выемка или пятно ржавчины могут повлиять на скользящую нить, что приведет к «лишнему» удлинению верхней нити и образованию слабой затяжки стежка. В результате с нижней стороны стежка образуется «петляющая» нить, а в некоторых случаях рвется верхняя нить.

2. Тип челнока бывает вертикальным, горизонтальным и качающимся.

Помимо наличия множества различных операций, типов стежков и дополнительных функций, швейные машины различаются еще и по типу челночного устройства, используемого в конкретной модели.
Самый распространенный тип крючка — это качающийся челнок . Этот вид челнока устанавливается на швейную машинку «чайка».
Современный вид челнока — крючок горизонтальный . Его легко отличить от других по тому, что шпулька вставляется сверху и лежит в каноэ под прозрачной крышкой, как на ладони.
Вертикальный челнок Тип используется в промышленных машинах и часто в дорогих моделях бытовых швейных машин.

Перед тем, как купить швейную машину, обязательно определитесь, какой вариант швейного крючка будет использоваться на вашей пишущей машинке. О том, чем они отличаются, и пойдет речь ниже.

Горизонтальный швейный крючок — наиболее распространенный и удобный вид челнока, используемый на современных бытовых швейных машинах. Его видно через прозрачное окошко игольной пластины. Шпулька вставляется сверху и лежит в ней, как в ладони. Вы всегда можете увидеть, сколько ниток осталось, и вовремя заменить шпульку.Сменить шпульку с ниткой очень удобно и просто. И главное отличие в том, что он не требует шпульного колпачка, как другие виды челнока.

Роль шпульного колпачка выполняет «черный пластик», в который мы вставляем шпульку, а точнее вставляем ее. Достаточно удобный, современный и надежный. Швейная машина работает с таким челноком без зазоров и обрывов ниток, бесшумно и легко. Но есть одно «но» …
Поскольку корпус челнока сделан из пластика, рекомендуется использовать тонкие и эластичные нити, которые могут легко скользить по его поверхности.Нередки случаи, когда швеи используют грубые и толстые нити, особенно старые хлопчатобумажные нити советского типа №40 и даже №30. Эти нити вызывают значительный износ поверхности челнока, вплоть до появления бороздок от нити. из этого. Никогда и нигде не используйте такие нити. В магазинах полно отличных, прочных и эластичных ниток. Зачем рисковать машиной, цена которой 15-20 тысяч, экономя 10 рублей?
И все же советуем (на всякий случай) сразу покупать запасной шаттл для вашей модели машинки, прямо в магазине, когда вы покупаете швейную машинку.Все может случиться, и через 10 лет вы их больше не найдете. И вам придется обзвонить все сервисные центры и магазины швейной фурнитуры, вплоть до Москвы, в поисках нужного шаттла.

4. Вертикальный «качающийся» швейный крючок используется в недорогих машинах.

Вертикальный «качающийся» челнок, можно сказать классический швейный челнок, совершающий колебательные движения во время работы. Этот вид челнока у швейных машин Чайка, Подольск и у большинства старых выпусков швейных машин.
На самом деле, слово «челнок» произошло от первого типа швейных челноков. Вы также можете увидеть эти автомобили. У них есть игла, снимающая нить с иглы, настоящий челнок, «длинная пуля», в которую вставлена ​​такая же длинная шпулька. Именно он пришел на смену качающемуся типу челнока и успешно используется до сих пор.

Такой экскурс в историю поможет вам лучше понять устройство челнока шпульки и его назначение. А также определитесь, какую купить швейную машинку, и с каким типом челнока.
Качающийся швейный крючок достаточно надежен, но не рассчитан на высокую скорость. Как правило, его используют в бытовых швейных машинах. недорогие модели эконом класса. Преимущество его в том, что многие его детали взаимозаменяемы, универсальны. Например, вы легко сможете подобрать шпульный колпачок к любой модели швейной машины, выпущенной 20 лет назад.
Можно даже купить и заменить сам шаттл. Но, правда, такие случаи крайне редки. И, если при шитье не тянуть ткань, когда игла попадает в носик волана, то прослужит если не вечно, то очень долго.

Иногда ошибочно называют челнок (с носиком), шпульный колпачок (с хвостиком). Если вы покупаете новый шпульный колпачок в магазине, рекомендуется иметь это в виду.

5. Вращающийся швейный крючок используется в более дорогих моделях.

Вертикальный или круглый челнок иногда называют «челноком с двойной посадкой». И у него есть ряд других имен, но их значение сводится к тому, что шаттл вращается по кругу.
Вертикальный вращающийся челнок используется в основном в производстве промышленных машин, но он также встречается в бытовых, более дорогих моделях швейных машин.№
На старом советском бытовом швейном оборудовании этот тип челнока установлен на швейной машине Veritas 8014 (ГДР). Многие владельцы этих автомобилей, даже не подозревая об этом, до сих пор отлично ими пользуются, недоумевая, что это за хорошая машина.

Конечно, это не только тип челнока, но и решающий фактор, если вы собираетесь много шить на своей машине, а иногда и грубые, толстые ткани. Однако это не означает, что после того, как такой швейный челнок установлен в машину, можно смело шить кожаное пальто.Допустимая толщина прошиваемого полотна для конкретной модели швейной машины зависит от других факторов, указанных в инструкции.
Нарушать требования производителя не стоит хотя бы потому, что на станке могут быть пластиковые шестерни и они просто сломаются от повышенной нагрузки.

Преимущество вертикального челнока еще и в том, что такой швейный крючок удобно регулировать в соответствии с определенными условиями шитья тканей. Его движения чрезвычайно точны, что позволяет качественно формировать стежки даже на очень высоких скоростях.


Настройте и отрегулируйте взаимодействие вращающегося по кругу вертикального челнока и швейной иглы.


В чем преимущества горизонтального челнока. Как устроен такой шаттл, его возможные неисправности и как их устранить.


Как устроен винтовой челнок. Его возможные неисправности и способы их устранения. Челнок швейная машина челнок.


Еще одна статья сайта, в которой рассматриваются преимущества и недостатки определенного типа членского курса.Собираясь купить швейную машинку, читайте. Тип швейного челнока для швейной машины имеет решающее значение.


Современные швейные машины можно разделить на 2 типа: электронные и электромеханические. Электронные модели домашних швейных машин, в отличие от электромеханических, имеют неограниченное количество операций.


Современные швейные машины с электронно-компьютерным управлением довольно дороги. Если такую ​​сумму найти не удалось, можно воспользоваться потребительской ссудой и оформить ссуду прямо в магазине.


Крючок Чайки активно участвуют во всех «хлопотах», связанных с качеством стежка. Завитки нити, обрыв верхней и нижней ниток этой машинки зависит от правильного положения насадки челнока. В данной статье даны рекомендации по настройке швейного челнока для швейной машины Чайка и ее модификаций, в том числе швейной машины Подольск (зигзаг).


Для швейной машины старого образца с ручным приводом, швейный челнок, пожалуй, единственная причина появления всевозможных дефектов строчки.От времени и длительного хранения «на холостом ходу» поверхность металла окисляется и покрывается налетом. В результате швейный челнок мешает легкому скольжению нити по его стенкам. Нить наматывается и иногда обрывается.


Не только швейный крючок влияет на качество строчки швейной машины. Иглы, шпульный колпачок, натяжитель верхней нити и даже шпулька участвуют в формировании строчки. Иногда неопытные мастера меняют швейный крючок, чтобы устранить дефект строчки.И оставалось только заменить старую шпульку с насечками на новую.

Сердце швейной машины — ее челночный механизм. На выбор челнока влияют важные характеристики швейной машины — скорость, надежность, удобство эксплуатации. Челночные механизмы бывают двух типов — горизонтальные и вертикальные. Вертикаль в свою очередь бывает качающейся и вращающейся (поворотной). У каждого челнока есть свои преимущества и особенности, важно выяснить, для каких целей нужна швейная машина, чтобы определить, какой именно механизм челнока подходит вам лучше всего.

Поворотный челнок

Это классический тип челнока, который использовался в старых отечественных механических машинах «Чайка» и первых зарубежных «Веритас», но не потерял актуальности и сегодня. На этом шаттле работают практически все автомобили бюджетной ценовой категории и пользуются широкой популярностью. Причина тому — удобство, простота и надежность.

Как работает вертикальный челнок?


Вертикальный поворот
(классический) челнок

Шпулька с ниткой, заправленная в шпульный колпачок, вставляется в канавку, где она качается вверх и вниз, как маятник, под действием рычага, ведущего нить.Это простое устройство обладает высокой степенью надежности за счет того, что рычаг плотно соединен с корпусом станка и практически не ломается. В машину можно заправлять любую нитку, не опасаясь, что механизм «заклинит».

Характеристики вертикального челнока

Вертикальный качающийся челнок имеет две особенности, которые можно отнести к его недостаткам.

  • Во-первых, это шумно;
  • Во-вторых, ограничивает скорость шитья.

Все самые простые модели Brother и Janome оснащены качающимся челноком.Но разработчикам современных машин Bernina, использующих качающийся челнок, удалось преодолеть оба «минуса», превратив их в «плюсы». Таким образом, модели Bernina 330 ,, и работают почти бесшумно и развивают линейную скорость до 900 ст / мин.

Владельцы машинок с качающимся челноком — люди творческие, которые не только шьют, но и вышивают, занимаются квилтингом, изобретают новые декоры. Им нужна надежная швейная машина, которая выполняет множество операций и проста в использовании. Несомненный плюс таких машин — небольшая стоимость.

Вертикальный вращающийся или поворотный крюк

Шпульный колпачок со шпулькой также вставляется в этот челнок, но система больше не качается, а вращается вокруг своей оси. Роторный челнок способен развивать огромную скорость вращения. В современных швейных машинах она достигает 1000 ст / мин.

Характеристики поворотного челнока


Вертикально вращающийся
(поворотный) челнок

  • Поскольку крючок легко установить и зафиксировать относительно иглы, во время шитья практически исключаются такие неприятные моменты, как пропуск стежка, обрыв и запутывание нити.Это приводит к еще одному преимуществу машин с вращающимся челноком — разнообразию тканей, которые они шьют.
  • Дополнительное преимущество — низкий уровень шума при высокой надежности.

Существенный плюс для мастериц — этот вид челнока позволяет увеличить ширину стежка до 9 мм и длину до 6 мм, в отличие от машин с качающимся челноком, где максимальные параметры стежка составляют 5,5 мм и 4 мм. Эти технические возможности машины особенно востребованы при пошиве одежды.

Полупромышленные вышивальные машины Brother PR 655, 1000e, Brother VR, а также современные бытовые машины Bernina 5-й серии (-и), 7-й серии (Bernina 740 ,,,) и Bernina 880.

Поворотный вертикальный челнок позволяет шить много и почти без перерыва.

Это самый распространенный вид челнока в средней ценовой категории швейных машин. Челночное устройство горизонтального типа имеет такой же поворотный механизм. Стежок образуется, когда волан делает два полных оборота.Челнок работает без шпульного колпачка, шпулька помещается непосредственно в челнок, что обеспечивает простоту заправки нижней нити. Через прозрачное окошко на игольной пластине можно увидеть, какого цвета нить наматывается на шпульку и когда ее нужно менять, что также является неоспоримым преимуществом машины. Наконец, горизонтальный челнок работает бесшумно и, благодаря своей простой конструкции, не позволяет игле спутать нити и пропустить стежок. У большинства станков достаточно высокий уровень регулировки линии: ширина до 7 мм, длина до 4.5 мм. Добавив к этому преимуществу отсутствие необходимости смазывать автомобиль маслом, мы получаем просто идеальную модель.

Но у горизонтального челнока есть некоторые особенности.

Особенности


  • Недостатком регулировки нижней резьбы является недостаток челнока этого типа. Чтобы затянуть гайку с помощью небольшой шестеренки, теперь вам нужно приблизиться к волану. Которая к тому же сделана из пластика, а значит, для нее подходят только стандартные резьбы.
  • Такой шаттл не допускает никаких творческих экспериментов и не выходит из строя. Хотя в некоторых машинах челнок можно самостоятельно поменять на новый (главное, чтобы он был в наличии). В современных моделях замена шаттла проводится в сервисных мастерских и требует настройки оборудования.

Горизонтальным типом челнока оснащены все швейные машины-братья, например, электромеханические серии Comfort — Brother Comfort 10, 15, 25, 25А и 35, а также электронные модели Innov-is (NV) серии, например Brother Innov-is (NV) 10 и.Большинство бытовых швейных машин janome также имеют горизонтальный челнок. К ним относятся электромеханические Janome Lady 725, 735 и 745, а также более дорогие серии Janome Decor Excel, например, электромеханический станок с элементами электроники Janome 5124 Exel Pro. Этим типом челнока оснащены почти все машины марки Bernina серии Bernette, которые находятся в разном ценовом диапазоне.

Резюме — Челночные системы — это не хорошо и не плохо.

Подбираются с учетом требований к бытовой технике.

  • Машина с вертикальным качающимся крючком предлагает широкие возможности для шитья и даже вышивания, в зависимости от модели.
  • Горизонтальный тип челнока обеспечивает более легкую заправку и, в большинстве случаев, большую ширину стежка, что особенно полезно при выполнении декоративных операций.
  • Швейные машины с высокими техническими и функциональными возможностями оснащены поворотным челноком, поэтому их выбирают любители высокого уровня и мастера шитья.

Этот вопрос на определенном этапе выбора швейной машины интересует абсолютно всех покупателей. Многие, придя к нам в торговый павильон, спрашивают: а какой шаттл все же лучше — горизонтальный или вертикальный? Мы были бы счастливы раз и навсегда покончить с «я», но, к сожалению, однозначного ответа на этот вопрос нет. Давайте разберемся.

Итак, практически все швейные машины на белорусском рынке можно разделить на 2 группы: машины с вертикальным поворотным крюком и машины с горизонтальным поворотным крючком.

Вертикальный челнок знаком всем, кто знаком с шитьем в целом. Именно такая конструкция челнока присутствовала в «Зингере бабушки», в «Чайке ее матери» и в тех швейных машинках, на которых многие из нас учились шить в школе на уроках труда. В устройстве вертикального челнока предусмотрен шпульный колпачок, в который вставляется шпулька с намотанной нитью. Затем колпачок со шпулькой вставляется в крючок машины. Во время шитья волан совершает раскачивающие движения влево и вправо, причем в вертикальной плоскости, что и объясняет его название.

Горизонтальный челнок — более современное устройство. Шпулька с намотанной нитью вставляется сверху непосредственно в шпуледержатель, при этом шпулька вращается в горизонтальной плоскости.

Чтобы более наглядно представить преимущества и недостатки каждого из этих устройств, мы составили таблицу, в которой сравниваются характеристики горизонтального и вертикального челнока:

Название характеристики Вертикальный челнок Горизонтальный челнок
Удобство в работе Минус: для замены шпульки каждый раз, когда нужно разблокировать вход в челночное устройство — снимаем отсек для принадлежностей Plus: быстрая заправка — шпулька вставляется сверху, шпульный колпачок отсутствует; прозрачная пластина позволяет контролировать наличие нити на шпульке
Шум и вибрация Минус: более шумно из-за раскачивания металлических частей вертикального челнока, которые при соприкосновении друг с другом издают дребезжащие звуки Plus: меньше шума благодаря вращающемуся движению шпульки
Детали материала Plus: все части вертикального челнока выполнены из металла, что делает их более прочными Минус: основные узлы горизонтального челночного устройства выполнены из пластика
Скорость шитья Минус: качающееся движение челнока не ограничивает скорость шитья Plus: вращение шпульки дает вам возможность развивать большую скорость при шитье
Смазка Минус: требуется регулярная смазка Plus: не требует регулярной смазки
Регулировка натяжения нижней нити Plus: натяжение нити регулируется поворотом винта на шпульном колпачке Минус: натяжение нити регулируется поворотом винта в челночном устройстве, чего можно достичь только сняв игольную пластину
Запутывание нити Минус: больше расположен для запутывания нити, чем горизонтальный челнок Plus: благодаря простоте конструкции менее склонен запутывать нить, чем вертикальный крючок

Помогло ли вам это сравнение? Или вы тоже сомневаетесь?

Добавлю свое личное мнение.Если вы купите швейную машинку молодой девушке, скажем, студентке швейного техникума, она больше оценит горизонтальный челнок — при правильном использовании он прослужит много лет. Это намного удобнее и современнее.

Если будущая хозяйка швейной машины консервативна, долгие годы подольская машинка с вертикальным крючком, то, скорее всего, неудобство вертикального крючка ее не испугает, а функциональность современной швейной машины в любом случае испугает оставить массу положительных эмоций.

Да, в дополнение к этим двум типам челноков существует вертикальный поворотный челнок или вертикальный челнок. двойной валок. Он более совершенен по своей конструкции, но чаще встречается в современных промышленных швейных машинах. Если говорить об отечественном швейном оборудовании, то такое приспособление можно встретить только в довольно дорогих швейных машинах, которые, к сожалению, не очень популярны на территории Республики Беларусь. Поэтому чаще всего приходится выбирать только из двух вариантов — не идеальных, но вполне приемлемых для бытового использования.

Швейные машины с вращающимся крючком и с качающимся крючком

Если вы покупаете новую швейную машину или просто хотите лучше понять, какая у вас есть, может быть полезно понять различия в функциях и функциях между машинами. Одна особенность, которая играет ключевую роль в работе вашей швейной машины, — это система челнока. Это часть машины, которая захватывает нить, когда она выталкивается из иглы для создания стежка. Есть два основных типа крючков: поворотные и качающиеся.Оба крючка создают челночные стежки, но работают они по-разному и имеют несколько разных соображений. Давайте подробнее рассмотрим эти две системы.

Машина с вращающимся челноком, иногда называемая полноповоротной машиной, — это машина, в которой челнок совершает полный оборот вокруг неподвижной шпульки. В этой системе челночный челнок захватывает нить, когда игла движется обратно через ткань, и затем крючок переносит нить вокруг каркаса шпульки, образуя стежок, проходя вокруг шпульки.

В роторных машинах используется зубчатая передача или связь ремня ГРМ между верхним и нижним валами машины. Чтобы эта функция работала должным образом, ее нужно настроить очень точно. Эта потребность в точности означает, что швейные машины с вращающимся челноком имеют жесткие допуски на резьбу. Другими словами, они хорошо работают с нитками определенных рекомендуемых размеров, но могут быть неумолимыми за пределами своего диапазона. Кроме того, небольшие машины с вращающимся крюком, как правило, нуждаются в более частой регулировке времени для поддержания такой точности.

Швейная машина с вращающимся челноком работает более плавно на более высоких скоростях (без вибрации), работает тише и имеет менее частое застревание нити, чем машины с вращающимся челноком. Однако эти машины обычно дороже, чем машины с качающимся крюком. Поворотные крючки являются стандартным выбором для промышленных швейных машин.

Sailrite ® Fabricator ® , Sailrite 111, Sailrite Professional Series и Sailrite Big-N-Tall — все это полноразмерные промышленные машины с поворотными крюками.

Швейные машины с качающимся челноком имеют челнок, который вместо того, чтобы вращаться по полному кругу, колеблется назад и вперед. В этой системе челнок захватывает верхнюю нить с иглы и переносит ее вниз вокруг нижней части каретки для шпульки. После этого крючок меняет направление и возвращается в исходное положение.

Швейные машины с качающимся челноком имеют более простую механику и, как правило, более доступны по цене, чем машины с вращающимся челноком. Их также легче рассчитать и обслуживать.Поскольку машины с качающимся крюком имеют более низкие допуски, чем точные вращающиеся крючки, машины с качающимся крюком могут шить более тяжелые нити на небольших машинах. Недостатком машин с качающимся крюком является то, что они громче и, как правило, не так быстро.

Обе швейные машины Sailrite ® Ultrafeed ® LS-1 и LSZ-1 имеют качающиеся крючки.

Если вы собираетесь купить новую машину, тип челнока часто указывается в технических характеристиках машины.Если вы не уверены, какой тип крюка есть у вашей текущей машины, есть простой способ узнать. Снимите шпульку с машины и вручную поверните балансировочное колесо. Следите за движением крючка. Делает полный круг или меняет направление? Если он меняет направление, это качающийся крючок, а если он остается на полном круглом рисунке, это вращающийся крюк.

В целом станки с качающимся челноком обладают большей универсальностью за счет меньших допусков резьбы. Мы обнаружили, что они, как правило, легче использовать любителям, потому что они более просты в использовании и их легче обслуживать, поскольку они требуют меньшего количества настроек.Однако оба типа машин дадут вам отличные стежки и производительность. Для многих выбор является предпочтительным или обусловлен необходимыми функциями.

Чтобы узнать больше об особенностях швейных машин Sailrite с вращающимся и качающимся крючком, посетите наши страницы с описанием швейных машин и изучите наш перечень руководств по выбору швейных машин.

Вертикальный поворотный челночный крюк

Промышленные швейные машины и домашние модели швейных машин среднего и высшего классов имеют вращающуюся вертикальную систему крючков или систему горизонтальных крючков.Этот тип челночного крюка имеет лучшие характеристики по сравнению с качающимся крюком. Этот тип челнока работает на высоких скоростях и обеспечивает надежное формирование стежка. Однако швейные машины с крючком такого типа обычно дороже швейных машин с качающимся крючком.
Швейная машина с вращающимся челноком — это машина, в которой челнок вращается по полной окружности. Чтобы образовать один стежок, он должен сделать два полных круга.

В этом посте вы узнаете, как работает вертикальный поворотный крюк, и найдете несколько советов по его ремонту.

Шпульный колпачок поворотного челнока

Этот челночный челнок имеет шпульный колпачок, похожий на шпульный колпачок швейных машин с качающимся челночным челноком. Но у этого шпульного колпачка нет «пальца» сверху.

Периодически нужно заглядывать под игольную пластину

Снимем игольную пластину и заглянем внутрь этого устройства.

Рекомендую периодически снимать игольную пластину и чистить механизм челнока жесткой щеткой.
См. Также: Как почистить и смазать швейную машину.

Как работает вертикальный поворотный челнок

Теперь посмотрим, как работает этот вертикальный поворотный челнок.
Чтобы показать работу волана, я буду опускать иглу ступенчато вниз.

Сначала кончик челнока должен войти в петлю иглы.
Кончик челнока должен проходить очень близко (0,15 мм) к острию иглы (короткая плоская поверхность). При этом кончик челнока должен проходить над верхним краем игольного ушка примерно на 1.5 — 2,5 мм.

Крючок начинает поворачиваться влево и вытягивать игольную нить вниз.

Крючок начинает разворачиваться влево и стягивать верхнюю нить вниз.
Во время поворота крючок начинает все больше вытягивать верхнюю нить вниз.

В этот момент игольная нить соскальзывает с поверхности челночного челнока, и рычаг нитепритягивателя швейной машины начинает очень резко поднимать верхнюю нить. Верхняя нить захватывает нижнюю нить и вытягивает ее из отверстия игольной пластины.

В этом положении начните нить верхней иглы, потяните нижнюю нить, чтобы сформировать стежок.

Поворотный крюк челнока делает два полных оборота

Но для полного образования стежка вертикальный вращающийся челнок должен сделать новый полный круг, но теперь без захвата игольной нити.

Английский — не мой родной язык, поэтому, пожалуйста, извините за любые ошибки и помогите их исправить.
Электронная почта для отправки находится на странице контактов.


Как выбрать свою первую швейную машину

Покупка швейной машинки для новичка — важное событие.Вот несколько полезных советов, как выбрать первую швейную машину.


Как пользоваться машиной для плоского стежка

Машина для плоского стежка чаще всего используется для шитья одежды из трикотажных тканей. Здесь вы найдете учебное пособие по использованию машины для плоского стежка.


Советы по шитью с кожей

Если вы работаете с кожей и искусственной кожей, здесь вы найдете несколько полезных советов по шитью с кожей.


Шаги до гофрирования эластичной нитью

Технику гофрирования часто используют для украшения талии платья или юбки.В этом уроке вы научитесь шить эластичной нитью.


Как установить невидимую молнию

Знание того, как сшить невидимую молнию, — важный навык, которым должен овладеть каждый коллектор. Вот шаги по установке молнии с 30 фотографиями и комментариями портного.


Как заправить нитку в швейную машину

Это универсальный учебник по заправке ниток в любые швейные машины и намотке шпульки. Более 30 фотографий с комментариями профессионалов помогут вам узнать, как заправить нить в вашу швейную машину.


Советы по использованию швейной машины

Если вам нужны советы портного, прочтите этот пост. Здесь вы найдете основные советы и рекомендации по использованию швейной машины.

На что обращать внимание на винтажную швейную машину. Часть 2 — Эшли и создатели шума.

Бытовые машины могут иметь внутренние или внешние двигатели. Внешние двигатели почти всегда имеют ременной привод, в то время как внутренние двигатели могут иметь зубчатый или ременной привод. Иногда можно встретить внутренние ремни, не зависящие от двигателя, например, знаменитый нейлоновый приводной ремень Pfaff 130s.

Бытовые двигатели обычно рассчитаны на ток от 0,4 ампера (легковес) до 1,5 ампера (некоторые клоны класса 15, адлеры и т. Д.). Хотя можно было бы подумать, что более мощные двигатели обеспечат более высокую максимальную скорость, это не всегда так. Возьмем, к примеру, Singer 301a с зубчатым приводом, у него двигатель на 0,6 А и он почти на 50% быстрее, чем мой Kenmore 1803 с двигателем на 1,2 А. Однако Kenmore имеет гораздо более высокий крутящий момент из-за системы двойных шкивов. Производительность в конечном итоге сводится к сложному сочетанию КПД двигателя, силы тока, системы передачи и даже сопротивления вашей машины.Мораль истории? Протестируйте машину, сделав образец из ткани, с которой вы собираетесь работать!

Я часто слышу, как люди говорят, что они предпочитают машины с зубчатым приводом, а не с ременным приводом, потому что они более долговечны. Хотя это может быть правдой на хорошо ухоженной прецизионной машине, многие машины с зубчатым приводом имеют определенную степень неровностей из-за многих лет эксплуатации, и если у вас есть более поздний Kenmore, у вас будет просто помол, независимо от его состояния ! Просто помните об этом, когда наткнетесь на находку на скотном дворе.

По моему опыту, правильно отрегулированный двигатель с ремнем будет работать так же хорошо, как двигатель с зубчатым приводом — вот почему в промышленных машинах используются клиновые ремни! Что касается ремней, распространенная ошибка состоит в предположении, что натяжение ремня лучше, но на практике верно обратное.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
