Как самому установить камеру заднего вида на автомобиль: Камера заднего вида — как установить самому — журнал За рулем

Содержание

Подключение камеры заднего вида

Установка на автомобиль камеры заднего вида значительно повышает безопасность движения. Этот прибор может быть установлен в качестве дополнения к парктронику (парковочному ассистенту) либо отдельно. В любом случае задняя видеокамера существенно облегчит выполнение маневрирования, особенно во время парковки.

Подключение камеры заднего вида своими руками

Существует несколько основных способов подключения камеры заднего вида в автомобиле. Исходящий сигнал можно завести на дисплей автомагнитолы или навигатора, монитор головного устройства либо на входящий в комплект поставки отдельный экран.

Последний вариант — наиболее простой, поскольку не возникает проблемы несогласованности оборудования. При этом для выносного экрана требуется отдельное место в машине. Проще всего поставить дисплей сверху на приборную панель. Второй недостаток этого варианта — дополнительные расходы на оборудование.


Если же подсоединить выход устройства к монитору или магнитоле, то получается экономия и пространства, и денежных средств. Плюс дисплей в этом случае будет находиться в максимально удобном для обзора месте.

Самостоятельная установка камеры заднего вида обычно не вызывает особых сложностей. Прежде всего необходимо определиться с типом изделия и его параметрами. Если вы собираетесь подключать устройство к автомагнитоле или навигатору, нужно сначала убедиться в совместимости оборудования. Здесь может иметь значение напряжение питания видеокамеры, передаваемый стандарт изображения, разрешение, вариант активации устройства, вид разъёмов и пр.



Как подключать провода камеры и питание

Как подключить питание — вопрос довольно важный и не всегда однозначный. Существует мнение, что лучше всего запитывать прибор от фонарей заднего хода. Это зачастую и удобнее всего. Сама камера размещается на авто в кормовой части кузова. Поэтому здесь нетрудно взять напряжение 12 В с заднего света и подключить к нему красный провод. Здесь же можно взять и минус.

Отметим, что во избежание появления дополнительной разницы потенциалов лучше брать плюс и минус из одного места. Это снизит вероятность сбоев и помех при работе электроники.


Альтернативный вариант — подключение питания камеры напрямую от бортовой сети, непосредственно от аккумулятора или через зажигание (например, от прикуривателя). Такой способ может быть предпочтительным, если видеосигнал заводится на монитор головного устройства.

При этом видеокамера во время движения постоянно будет под напряжением, прогрета и готова к работе. Это улучшает качество картинки, но может привести к перегреву. Многие модели рассчитаны на питание меньше 12 В. Их лучше подключать через адаптер (конвертор напряжения).

Последний вопрос — к какому проводу или разъёму подсоединять видеовыход. Здесь всё зависит от вида используемого отображающего устройства и схемы подключения. Проще всего, если стандартный разъём RCA можно подключить непосредственно к магнитоле или навигатору. В противном случае придётся использовать переходники.

Ниже будет описано, как правильно самому подсоединить видеокамеру при использовании разных вариантов подключения.



Схемы подключения камеры заднего вида к автомагнитоле и монитору

Существует два основных варианта подключения камеры к магнитоле. Первый — с использованием отдельного провода возбуждения. Этот вывод может обозначаться на схеме и корпусе самой автомагнитолы, как «реверс» или «паркинг».


Выше показана схема проводов при таком варианте подключения. Здесь на вывод P3 подаётся напряжение +12 В с заднего фонаря автомобиля. Основное питание в этом случае можно подать как с той же точки, так и отдельно, с бортовой сети.

Если же конструкция магнитолы не предусматривает использование отдельного сигнала возбуждения (или парковки), то активация происходит просто по факту появления на входе видеосигнала. В таком случае питание берётся с заднего света.


Аналогичным образом камера подключается и к монитору. Основное отличие здесь одно. В некоторых автомобилях нужно зайти в инженерное меню головного устройства и выбрать соответствующий вид активации.



Как подключить камеру заднего вида к навигатору

Для подключения к навигатору нужно, чтобы устройство обладало видеовходом либо возможностью беспроводного подключения.

В первом случае схема практически не отличается от описанной выше, с возбуждением по видеовходу (см. схему выше). Отличие только в том, что большинство навигаторов имеют разъём другого типа. Эту проблему можно решить с помощью переходника либо заранее приобретя видеокамеру с соответствующим выходом.


Вариант беспроводного подключения см. ниже.



Подключение беспроводной камеры заднего вида

Многие автолюбители интересуются, как подключить видеокамеру без прокладывания в салоне проводки с сопутствующим снятием обшивки. Это можно сделать с помощью беспроводного модуля. Передатчик видеосигнала устанавливается рядом с самой камерой и запитывается от задних фар.


Приёмник размещается поблизости от отображающего устройства (автомагнитолы, навигатора или монитора). Такой вариант не подходит при использовании магнитолы с активацией по отдельному входу.



Подключение камеры заднего вида через реле

Нередко возникает необходимость подсоединения видеокамеры через реле. Нередко на дисплее появляются сильные помехи из-за нестабильного напряжения или использования ШИМ-модуляции. На некоторых автомобилях в последнем случае видеокамеры вообще не запускаются.


Решением становится именно использование реле. На управляющий вход переключателя подаётся плюс с задних фонарей. Видеокамера запитывается от сети 12 В через силовые контакты реле.



Куда установить камеру заднего вида на автомобиль

Вопрос, куда крепить камеру, тоже очень важен. Нужно обеспечить полноценный обзор и отсутствие помех. Желательно также снизить вероятность вандализма, попадания на прибор грязи и жидкости. Исходя из этого, существует несколько основных вариантов размещения видеокамеры:

  1. В плафоне подсветки номера. Это очень удобный вариант, специально предусмотренный конструкцией ряда автомобилей.
  2. В бампере. Видеокамеру овальной либо круглой формы можно установить в предварительно просверленное отверстие.
  3. В ручке багажника. Это особенно удобно, если ручка конструктивно выполнена в общем корпусе вместе с молдингом над номером.
  4. Прикрепить на рамку номера.



Как настроить камеру заднего вида на авто

Ещё один актуальный вопрос — как правильно настроить видеокамеру. Иногда после установки оказывается, что изображения вообще нет или оно «нечитаемое». Возможная проблема — несоответствие видеостандартов оборудования. В этом случае нужно использовать переходники (адаптеры видеосигнала). Хотя может быть дешевле просто купить изделие другой модели.

Ещё одна возможная ситуация — неправильно заданные режимы монитора. В этом случае нужно переключить параметры в инженерном меню.


Даже если всё работает правильно, не помешает дополнительная регулировка камеры, позволяющая получить на экране парковочные линии. Как отрегулировать изделие, зависит от особенностей конкретной модели.

Установка и подключение камеры заднего вида в вашем автомобиле

Камера заднего вида относится к дополнительному оборудованию, функциональные возможности не делают ее заменой зеркала заднего вида, но позволяют улучшить обзор позади автомобиля. Технические возможности прибора позволяют получать изображение при недостаточном освещении. Таким образом, благодаря телекамере можно распознавать возникающие препятствия, которые не видны в зеркалах. Основное назначение этого оборудования – упрощение маневрирования и повышение безопасности при движении задним ходом и парковке автомобиля.

Особенности устройства

Основными элементами камеры заднего вида является оптический блок и жидкокристаллический монитор.

Оптика прибора имеет светочувствительный сенсор.

Размеры камеры настолько малы, что позволяют установить ее незаметно в заднем бампере или рамке крепления номерного знака. Воспринимаемое изображение отображается на ЖК телевизоре или встроенной универсальной панели. Некоторые модели мониторов могут интегрироваться с зеркалом заднего вида, расположенным в салоне. При отключенной камере зеркало выполняет свою основную функцию, а при ее включении на полупрозрачной его части появляется изображение.

Включение камеры заднего вида происходит в момент переключения коробки передач в положение заднего хода автоматически или вручную. При этом на мониторе возникает изображение пространства, расположенного позади автомобиля, а также парковочные линии, которые могут быть отключены. Таким образом, водитель, двигаясь задним ходом, видит происходящее за ней и оперативно реагирует на изменение обстановки.

Особенности выбора

Камеры заднего вида широко представлены на рынке автомобильных аксессуаров. Они различаются техническими параметрами, исполнением и стоимостью. Большинство производителей старается разрабатывать конструкции изделий, которые упрощают установку и подключение прибора.

На выбор технологии этой процедуры оказывает большое влияние форма камеры. В одних моделях для ее крепления предусматриваются кронштейны, а другие требуют внедрения в задний бампер или какой-либо подходящий элемент машины.

Кроме подбора оптимальной формы камеры, следует обратить внимание на угол обзора. Если видеодатчик будет направлен узко, то у водителя возникнут сложности с оценкой ситуации позади машины. Чересчур широкий угол обзора приведет к снижению скорости реакции водителя, так как в его поле зрения будет находиться множество предметов, на которых трудно сразу сфокусироваться.

Технология установки и подключения

Установка камеры заднего вида ‒ процесс индивидуальный для каждого автомобиля.

Однако он имеет ряд общих действий для любого из них.

Выполнение работ начинают с установки самой камеры. Задача значительно упрощается, если производитель предусмотрел для этого специальное место. В том случае, если оно отсутствует, в бампере делают отверстие в районе номерного знака, в котором камера фиксируется изнутри.

После этого провода, идущие от прибора, пропускают в багажник. В нем отрицательный провод черного цвета соединяется с массой, а плюсовой ‒ с проводом, питающим фонарь заднего хода. В результате такого соединения камера будет включаться одновременно с включением заднего хода, а все остальное время она будет выключена.

Завершив подключение камеры, приступают к соединению ее с монитором. Для этого используются провода, входящие в комплект оборудования. Их длина достаточна для прокладки через весь салон, а разъем типа тюльпан упрощает процесс соединения. Ошибиться при этом довольно сложно, так как разъемы маркированы разными цветами.

По окончании этого этапа приступают к соединению монитора с бортовой электрической системой. При соединении проводов придерживаются последовательности ‒ отрицательный провод соединяется с массой в любом удобном месте, а положительный ‒ с силовым проводом, питающим фонарь заднего хода.

Завершает процесс установки и наладки камеры заднего хода крепление монитора к панели.


Подключение камеры заднего вида к магнитоле 🚗

Автор CarAudioSupport На чтение 7 мин. Просмотров 65 Обновлено

Ставить или нет, камеру заднего хода, решает каждый водитель сам. Подключение камеры заднего вида требует некоторых знаний и навыков, поэтому не все смогут сделать это самостоятельно. Имея небольшой набор инструментов и начальные навыки работы сними, вы легко разберетесь, как подключить камеру заднего вида.

Боковые зеркала, да и ваша развернутая на 180° голова не дадут нужного эффекта, какие-то мелочи, а может быть и не мелочи, вы все-таки можете не заметить. А дальше могут начаться разборки с хозяином поцарапанной машины, и это может обойтись вам в десятки раз дороже, чем подключение камеры заднего хода. Дальше в статье мы с вами рассмотрим, какую камеру можно выбрать, подойдет ли вам китайский производитель, или же вы предпочтете что-то более солидное. А также обсудим, возможна ли установка камеры заднего вида своими руками, и как правильно подключить выбранное вами устройство.

Как выбрать камеру

Современный рынок электроники и особенно Китая, переполнен разнообразными камерами, и от этого выбор нужной вещи усложняется. Для того чтобы облегчить себе работу, определитесь с приоритетами, что вас больше волнует – цена или качество. Далеко не всем нужны камеры высокого разрешения, или камеры, которые могут показывать даже при плохом освещении. Некоторым водителям достаточно недорогой камеры заднего вида к магнитоле.

  • В каком разрешении пишет камера, чем выше разрешение видео, тем лучше качество записи. Да и высокая четкость изображения нужна далеко не всегда.
  • Следующий момент – чувствительность камеры к освещению. В более дешевых моделях, качество записи при слабом освещении может быть очень плохим. Поэтому если вы в силу обстоятельств часто используете автомобиль в темное время суток, то на этот момент стоит обратить внимание.
  • Если вы перед покупкой, уже решили, куда поставить камеру заднего вида, то необходимо обратить внимание на метод монтажа данной конкретной модели.
  • Следующий момент – этот угол обзора, который захватывает объектив камеры. Обычно он в пределах от 120 до 180 градусов. Лучше брать что-то среднее между этими двумя показателями, чтобы у вас был хороший обзор заднего вида, но не было панорамы, потому что при ней действительность искажается.
  • Подбор монитора, на который камера будет выдавать изображение. Но если у вас в машине уже есть магнитола с экраном, то вам просто надо будет подумать, как подключить камеру заднего вида к магнитоле.

Как и где должна устанавливаться

Дальше в статье мы с вами рассмотрим, как установить камеру заднего вида. Места в автомобиле для установки видеокамеры более чем достаточно, но нам нужно самое выгодное положение. У глазка камеры должен быть хороший обзор, который не ограничивается никакими деталями машины. Любая камера полностью раскроет свой потенциал, если она установленный в наиболее выгодном месте.

В нашем случае таким местом является ниша над задним бампером автомобиля, камера должна быть размещена в ее верхней части над государственным номером машины. Что это дает – углы обзора, ваша автомагнитола будет показывать только дорогу, а не части вашей машины. Но расположить ее надо так, чтобы она не была сильно утоплена, но и не торчала наружу.

Правда здесь есть минус – ваша камера доступна для грязи и чужих рук. Если же вы ее расположите внутри салона на заднем стекле, то половину экрана будет занимать багажник, уменьшатся углы обзора и в некоторой степени пострадает качество изображения из-за стекла. Но зато она будет в чистоте и недоступна для посторонних.

Так что вам лично придется просчитать все плюсы и минусы, внешнего и наружного расположения камеры.

Порядок и схема подключения камеры заднего вида

А теперь более подробно о том, как установить и подключить камеру заднего вида к магнитоле Pioneer. Почему к этой модели, потому что она наиболее распространена. В случае если вы устанавливаете магнитолу самостоятельно, советуем для начала ознакомиться со схемой подключения магнитолы в машине.

Если брать в расчет небезопасность нашей видеокамеры, а наилучший обзор, то ее место все-таки должно быть над номером, снаружи. Устанавливать ее нужно ближе к краю, чтобы улучшить обзор, но не так чтобы она выставлялась. Сам монтаж камеры ничего сложного собою не представляет. Камера имеет необходимый для установки кронштейн, вам нужно будет только просверлить пару отверстий для крепежных болтов, и одно отверстие под кабель.

А дальше идет включение камеры заднего вида в общую электрическую сеть автомобиля. Если вы не сильны в электрике, то лучше обратить к специалистам автосервиса, но если у вас есть хотя бы начальные знания, то вы вполне сможете разобраться самостоятельно. Итак, порядок подключения по этапам:

  1. Любая камера имеет два провода, по одному передается видеосигнал от камеры к монитору, а второй провод для питания. Так как сама камера имеет короткие провода, то вам необходимо будет их нарастить, чтобы их хватило от передней панели до конца багажника (как правило, удлинитель для видеосигнала идёт в комплекте).
  2. Где взять питание для видеокамеры? Обычно камеру подключает к задним фонарям. Поэтому сразу после включения заднего хода, включается и камера заднего вида.
  3. Все провода, протягиваемые по салону и в багажнике обязательно надо закрепить и спрятать. Это поможет избежать неожиданных обрывов сети во время движения.
  4. Если вместо магнитолы вы будете использовать монитор, то нужно будет найти источник питания и для него. При наличии мультимедийной магнитолы Pioneer, этот вопрос у вас решается автоматически.

Подключение камеры заднего хода к магнитоле Pioneer

Сейчас мы конкретно поговорим как осуществляется настройка и подключение камеры заднего хода к магнитоле Pioneer. Здесь есть небольшие нюансы, которые вводят всех в заблуждение. Подключаем камеру к фонарю заднего хода, всё питание на камере есть, затем провод, по которому будет идти видеосигнал. В пионере это коричневый тюльпан не путать с жёлтым. Заходим в настройки, находим раздел в меню камера заднего вида, ставим пункт вкл., и переключаем полярность в режим батареи.

Наша камера работает, это можно проверить, зайдя в главное меню и выбрать значок камеры, но автоматически она включаться не будет. Это можно исправить подключив фиолетовый провод, к заднему фонарю (куда и камеру). В итоге, когда включается задний ход, загорается фонарь, на камеру подаётся питание, и магнитола понимает что необходимо переключиться на задний ход.
Вся схема подключения видеокамеры заднего вида довольно-таки проста, и поэтому большинство водителей зачастую справляются с ее установкой самостоятельно. В автомобилях оборудованных коробкой-автоматом может происходить случайные включения камеры заднего вида.

Для устранения этой неприятности нужно поставить дополнительный датчик задержки включения камеры. В каждой модели автомобиля установка камеры может отличаться, но в мелочах, принципы подключения похожи. Более сложен процесс подключения у видеокамер, передающих сигнал по радиосвязи, но у них преимущество в том, что таких камер можно подключать несколько штук. Машин на улицах города становиться все больше, поэтому камера заднего вида – это уже необходимость. Она не только поможет вам правильно припарковаться, но и сохранит доказательства вашей невиновности в случае столкновения.

Видео как подключить камеру заднего хода

Надеемся, что эта статья помогла разобраться в том,как правильно осуществляется подключение камеры заднего хода. Оцените статью по 5 бальной шкале, если есть замечания, пожелания или вы знаете что-то, что не указано в данной статье сообщите нам! Оставьте свой комментарий ниже. Это поможет нам сделать информацию на сайте ещё более полезной.

Как подключить камеру заднего вида: простая инструкция

© Источник. https://electro-kot.ru

30 Июн 2020, 14:59

В статье представлена простая инструкция, как подключить камеру заднего вида.

Автовладелец, заботящийся о своей безопасности и желающий чувствовать себя комфортно за рулем, может поинтересоваться, как подключить камеру заднего вида. Функциональность и качество работы рассматриваемого оборудования напрямую зависят от того, правильно ли оно установлено. Монтировать камеру заднего вида можно как с наружной, так и со внутренней стороны авто. Если вы решили отдать предпочтение первому варианту, закрепите камеру в нише над бампером машины.

Сделав это, вы обеспечите себе идеальный угол обзора. Если же техника будет установлена внутри салона (на заднем стекле), часть экрана займет багажник. Зато не придется беспокоиться о безопасности устройства – вы надежно защитите его от негативных воздействий любого вида.

Выбрав способ монтажа, подумайте о том, как подключить технику. Вы сможете сделать это, придерживаясь простой инструкции:

  1. Установите камеру заднего вида в нише над бампером. Для этого вам нужно просверлить два отверстия для крепления кронштейна и одно – под кабель.
  2. Подготовьте провода, которые вы используете, чтобы подключить устройство. Если они слишком короткие, нарастите их. Затем соедините провод питания, отходящий от видеокабеля, с проводом, который будет питаться от лампы заднего хода. Что же касается второго провода, который будет прикреплен к корпусу автомобиля, придайте его окончанию форму кольца.
  3. Проведите провода внутри багажного отделения, подключите один из них к габаритам авто, а второй – протяните в салон. Тщательно заизолируйте места соединения. Чтобы вам проще было работать, предварительно снимите фару и отключите клемму.
  4. Установите фару на место, добившись полной герметичности соединения. А затем проложите проводку по правой части машины. Чтобы подключить камеру, вам не придется снимать переднее пассажирское сиденье – просто откиньте его назад и удалите уплотнитель.
  5. Протяните кабель под ковриком переднего пассажирского сиденья и заведите его в пространство центральной панели.
  6. Снимите магнитолу и подключите кабель к выходу CAMERA IN. При этом не имеет значения, магнитолой какого вида вы пользуетесь – в любом случае, техника будет стабильно работать.
  7. Войдите в раздел «Back camera» в настройках магнитолы и активируйте функцию «Battery». В результате камера заднего вида будет запитана положительным потенциалом.
  8. После выполнения всех перечисленных операций камера станет включаться одновременно с лампами заднего хода. А картинка с нее будет транслироваться на экран магнитолы.

Следуя приведенным выше рекомендациям, вы без труда подключите камеру заднего вида и сможете использовать ее для безопасной парковки или во время движения по дорогам. При этом не имеет значения, какому виду техники вы отдали предпочтение – схема подключения не претерпит значительных изменений. Однако если вы не умеете работать с электрикой, лучше не рисковать и доверить решение этой задачи квалифицированным специалистам. Они быстро установят и подключат устройство, обеспечив вам комфорт и безопасность на дороге.

Как подключить камеру заднего вида к магнитоле автомобиля своими руками

Остались в прошлом времена, когда машина считалась только средством передвижения. Сегодня автомобиль – это демонстрация успешности его владельца, а также символ своеобразной «гонки» за удобством и самыми новыми технологиями.

Пытаясь повысить аэродинамические характеристики собственных авто, некоторые автопроизводители совсем упускают из виду обзорность автомобиля. Из-за этого во многих современных машинах очень ограничен обзор (сквозь их боковые и задние стекла).

Данную проблему пробовали решить посредством монтажа датчиков парковки (парктроников), однако как показал опыт, они иногда не срабатывают, а отдельные преграды вообще «не замечают», что заканчивается повреждением авто. Пытаясь упростить движение назад и маневрирование в сложных условиях, автопроизводители начали монтировать видеокамеры заднего вида. Что собой представляет подобное устройство?

Небольшое приспособление, размещенное в задней части автотранспорта, транслирует изображение на монитор, который установлен внутри самого салона. В результате водителю больше не требуется глядеть на свои зеркала, учитывать сообщения датчиков парковки, или же периодически выходить из автомобиля и проверять оставшуюся дистанцию до преграды.

Но отнюдь не все производители оборудуют свои машины видеокамерами заднего вида.

В принципе это не смертельно, так как можно и самостоятельно установить такую камеру. Для правильного монтажа нужно учитывать некоторые важные моменты, о которых и пойдет разговор далее.

Выбор видеокамеры заднего вида

Сегодня на автомобильном рынке имеется большой ассортимент таких камер. Это видеокамеры разных компаний, разных ценовых категорий, отличающиеся по своим функциям и комплектации.

Учитывая собственные предпочтения, вы можете купить или полный вариант (видеокамера с экраном), или же просто одну камеру и подсоединить ее к своей стандартной магнитоле. Для данного подключения может использоваться двухжильный кабель или же беспроводное соединение.

Основным параметрами видеокамеры является: угол обзора. Именно от него зависит то, насколько хорошо вы сможете рассмотреть пространство не только прямо перед машиной, но и чуть сбоку от нее. Второе, на что стоит обратить внимание при выборе камеры, так это то, насколько качественное и четкое изображение она обеспечивает.

Где поместить видеокамеру заднего вида?

Такая камера может монтироваться или в задний бампер автомобиля, или в крышку его багажника. Это вы можете выбирать сами, но в основной массе машин такие камеры вмонтированы в крышку багажника.

Данное расположение камеры абсолютно не нарушает внешний вид автотранспорта и обладает оптимальной высотой, что позволяет транслировать нужное изображение. Также некоторые продвинутые автовладельцы монтируют указанную камеру в область номерного знака, в одну из фар или же на ручку, которая открывает багажник автомобиля.

Некоторые камеры устанавливаются вместо фонаря подсветки номера и при этом подсветка присутствует в самой камере, так что номер освещается не хуже.

Самое главное при выборе места установки камеры нужно подумать о том, насколько сильно загрязняется машина. У многих современных машин из-за особенностей аэродинамики задняя часть машины очень быстро покрывается ровным и плотным слоем грязи. Если нет возможности куда-то спрятать камеру, то придется отказаться от ее установки или пользоваться ей только в хорошую погоду.

Монтаж камеры

Допустим, у нас имеется все необходимое. Мы купили автомагнитолу в комплекте с видеокамерой заднего вида. Очевидно, чтобы подсоединить к магнитоле камеру заднего вида, та должна иметь такую возможность. Если магнитола не имеет специального провода для подсоединения видеокамеры, то придется либо менять магнитолу, либо докупить отдельный монитор и установить его на приборную панель.

Самое сложное в подключении камеры к магнитоле — это разобраться с тем, какой провод, куда подключить. Прежде, чем это делать на машине, если нет соответствующего опыта, для начала рекомендуется разобраться дома или в гараже — главное в стороне от машины. Все что для этого нужно — аккумулятор. Если есть дополнительный — хорошо. Если нет, то можно снять на время с машины. Пример смотрите в этом видео…

Только после того, как вы поняли и правильно соединили все провода в тренировочном режиме, можно переходить к монтажу на машине. Нам нужно протянуть все провода от задней части машины к автомагнитоле. При этом лучше располагать провода под ковролином автотранспорта, чтобы их не было видно.

Подсоединяем разъемы видеокамеры к аналогичным контактам автомагнитолы. В случае, если вы купили камеру с подсветкой, тогда нужно обеспечить электропитанием и светодиоды этой подсветки. Подсоединить «+» (для питания подобной подсветки) можно от устройства подсветки номеров.

Питание самой камеры, как правило, берется от сигналов заднего хода, для того чтобы камера автоматически включалась при включении задней передачи. После соединения всех проводов, проверьте работу камеры. Если все в порядке, то остается только в заблаговременно подготовленном месте зафиксировать камеру.

В результате мы осуществили подключение камеры заднего вида к магнитоле своими руками. Как оказалось, в этом нет ничего сверх трудного. При этом многие автолюбители одновременно устанавливают видеокамеры и заднего, и переднего вида, чтобы совсем не напрягаться при парковке.

Кстати, если вперед поставить камеру с большим углом обзора, то она поможет при выезде на дорогу из арок, из-за кустов и прочих объектов, ограничивающих обзор. Благодаря такой камере появляется возможность буквально заглянуть за угол. Однако стоит отметить, что передняя камера загрязняется еще быстрее чем задняя.

Но как бы там ни было, приспособиться к использования камер можно и во многих случаях они могут сослужить хорошую службу своему владельцу.

Установка камеры заднего вида своими руками

  В одной из наших статей, («Как установить парктроник своими руками») мы уже рассказывали о устройствах контроля за задком автомобиля во время парковки.  Но этот вариант может показаться кому-то не наглядным и как следствие не эффективным. Действительно, если между датчиками расположен тонкий столбик, то его определение с помощью парктроника становиться проблематичным. Гораздо наглядней наблюдать за полной картиной происходящего, через камеру заднего вида, когда вы паркуетесь задним ходом.
 О том, как установить и подключить камеру заднего хода, чтобы обладать такой объективной визуальнй информацией, мы и поговорим в данной статье.

Какую камеру заднего хода выбрать ?

Ответ на этот вопрос будет для каждого индивидуальный. Все будет зависеть от того, что у вас есть и что вы хотите. Так самые простые камеры заднего хода стоят порядка 50 долларов. Конечно, и они будут подспорьем при парковке вашего автомобиля, но мы хотели бы рассказать о том, что вам предложат за большие деньги.
 Во-первых, хотелось сказать о разрешении камеры. Так почти все, даже самые дешевые варианты камер, гарантируют должное разрешение, которое вполне комфортно для просмотра.
 Во-вторых, что более важно, камера должна обладать хорошей чувствительностью. Фактические  это возможность камеры заднего хода работать в условиях плохой освещенности. Так, выпускаются камеры работающие только в режиме сепия (ч/б), что позволяет сделать камеру более чувствительной, как раз для работы в ночное время.
 В-третьих, угол обзора камеры. Так он начинается от 120 градусов и доходит до 180 градусов. Конечно, при большем угле обзора, вы в состоянии контролировать большую площадь при парковке, чем будете гарантировать себе более безопасное движение задним ходом. Но, при излишне большом обзоре проявлеяется «панорамный эффект», которые не соответствует обыденному восприятию, что может показаться многим не удобным.
 В-четвертых, способ крепления камеры. Так камеры могут быть выполнены обособленно или встроены, например, в рамку под государственный регистрационный знак.
 В-пятых, если у вас уже имеется мультимедийная магнитола (с ж/к экраном), то вам скорее всего не надо будет брать монитор для отображения картинки с камеры. Если же у вас нет такой магнитолы, и вы не планируете ее ставить, то камеру заднего вида придется взять со своим собственным ж/к монитором.

Установка камеры заднего вида своими руками

И так, в нашем случае взята самая простая камера заднего вида модели RM116B. Угол обзора камеры 120 градусов. Первостепенной задачей будет монтаж камеры на задке автомобиля. Необходимо, чтобы камера заднего вида стояла по середине, максимально охватывала влево и вправо площадь парковки. Если вы сильно задвинете ее внутрь, то ее края могут быть «срезаны» бампером.
 Но и не стоит камеру излишне выставлять на показ. В этом случае, камера будет слишком сильно пачкаться от летящих брызг грязи, кроме того, в нашей стране еще много вандалов, которые так и смотрят где и что можно «стянуть», даже если это и не особо им надо.
 В нашем случае камера была размещена на рамке плафона подсветки заднего номера.



Рамка с плафонами снята с бампера. Условно показано место крепления камеры заднего вида.



Уже установленная на место камера заднего вида. (под камеру была поставлена дистанционная пластинка, чтобы ее глазок выходил из-за бампера)

Если чуть отойти от автомобиля, то камеру почти совсем не видно.
 Провода питания и видеосигнала, от камеры заднего вида, протягиваем в багажный отсек, через любую заглушку, в районе запаски/заднего бампера

Питание камеры можно взять от провода питания фонаря заднего хода. В этом случае проще всего разъединить колодку идущую до задней фары, и перебирая контакты, найти на какой из них подается питание при включенном заднем ходе.



Далее подключиться к этому проводу клипсой (см. статью «Подключение к проводке в автомобиле») В нашем случае это красно-белый провод или зелено-белый, один до колодки, другой после нее.
 Теперь проводку тянем до магнитолы/ монитора, размещенного впереди на панели приборов. Как правило, проводку тянут по левому борту, демонтируя накладки порогов и прокладывая провода под ковром салона.
 После того, как вы протянули провода, в переднюю часть автомобиля, начинаем поиск питания (если у вас монитор, для магнитолы этого делать не надо) и поиск питания фонаря заднего хода. Если вы не хотите искать питание фонаря заднего хода впереди, то можете вместе с проводом видеосигнала сзади, проложить его обратно к панели приборов, или как минимум проследить откуда он выходит из панели приборов, и подключиться уже впереди.
 В итоге, получаем следующую схему подключения питания и всех контрольных сигналов при работе камеры заднего вида.



В случаях, когда автомобиль оборудован автоматической коробкой передач, то возможна проблема включения камеры заднего вида при трогании с места (т.к. рычаг выбора режима АКПП, проходит через позицию «движение задним ходом»)
 Для того чтобы избежать не нужных включений камеры заднего вида, можно дополнить схему устройством задержки, которое будет включать камеру и подавать контрольный сигнал на магнитолу/монитор через какое то время. Более подробно о таком устройстве можно узнать из статьи «Задержка включения питания камеры заднего хода»
 Также хочется сказать, что данный пример установки и схема подключения камеры заднего хода приведены для конкретного случая. Бывают камеры передающие видеосигнал по радиосвязи, при этом с блоком поддерживающим несколько видеокамер в цикличном режиме, такое подключение, как правило, будет более сложное, так как потребует дополнительно питания и для блока радиосвязи.

Результаты работы камеры заднего вида после установки своими руками

Пример 1
Картинка с камеры заднего вида на мониторе

Расстояние по факту



Пример 2
Картинка с камеры заднего вида на мониторе



Расстояние по факту



Пример 3
Картинка с камеры заднего вида на мониторе



Расстояние по факту

 Из приведенных примеров видно, насколько комфортней и наглядней стало парковать автомобиль, даже с одной из самых простейших камер. Возможно приведенный результат, для кого-то станет окончательной мотивацией, для того, чтобы все-таки установить камеру заднего вида на свой автомобиль.

Установка камеры заднего вида своими руками — инструкция

Камера заднего вида — пожалуй, один из самых противоречивых элементов тюнинга, о котором постоянно спорят автомобилисты. По мнению одних установка камеры заднего вида — бессмысленна и относится скорее к «понтам» и «наворотам» нежели к полезным помощникам, которыми водители пользуются каждый день. Другие же считают их жизненно важным элементом, а также самым полезным изобретением после автомобиля, и регулярно пользуются ими во время парковки, или выезда (заезда) в гараж.

На мой взгляд, противники камеры заднего вида — это, так называемые «водилы-староверы», это водители со стажем, которые не принимают никаких нововведений и полезных опций, они «брутальны» и пользуются исключительно зеркалом заднего вида. Для них автомобиль так и остался просто средством передвижения, и они не хотят идти в ногу со временем, поэтому и не приемлют всего нового и облегчающего жизнь. Лично я  считаю, что все что владелец делает со своим автомобилем — его личное дело, кроме того если это помогает ему жить или водить авто — то почему бы и нет? Лучше камера заднего вида чем невинное лицо какой-нибудь дамочки въехавшей вам в зад или в бок со словами: «Ой, я чуток не рассчитала» или «Я только месяц за рулем и не умею ездить задним ходом». .. Моя сегодняшняя статья для тех, кто ломает голову над тем, как установить камеру заднего вида своими руками. Я попытаюсь детально рассказать вам о том, как это сделать подкрепляя каждый шаг информативными фото.

Итак к вашему вниманию детальная инструкция как установить камеру заднего вида

В своем авто я использовал модель камеры RM116B, это не критично можно выбрать и другую, на ваш вкус. Расположить камеру заднего вида лучше всего поближе к лампочке подсветки номерных знаков, слегка утопив ее в теле бампера, подальше от глаз.

Самым простым способом будет — установка камеры заднего вида возле лампы освещения номеров, на пластмассовом ободке, однако в этом случае ее будет видно и на фоне белых номеров она будет сильно выделяться.

Взяв во внимание такие особенности, я принял решение «впихнуть» ее поглубже в бампер прямо над номером — то есть в планку, которая удерживает осветительные лампы. Короче говоря, теперь проблем с держателем не будет, что уже неплохо, крепление будет скрыто и бампер ковырять не надо будет. Для того, чтобы повторить проделанное, нужно освободить багажный отсек и снять рамку с номерами.

Выводить нужно через левое отверстие, так, чтобы хватало длины провода.

Из-за глубокого расположения рампы пришлось слегка доработать ножку камеры заднего вида, удлинив ее. Возможно, для вашей модели камеры это будет лишним. В моем случае вопрос решился простым применением металлической пластины примерно 4х6 см.

Следующим этапом было сверление отверстия под объектив камеры заднего хода. Здесь необходимо все как следует просчитать, для того, чтобы потом не пришлось подкладывать или подматывать, проще говоря — «Семь раз отмерь — один отрежь!»

Установка камеры заднего вида неприятна еще и тем, что приходится возиться с проводкой. Советую тянуть ее в багажный отсек, используя заглушку или отверстие в районе заднего бампера или запаски.

Теперь пришло время приступить к монтажным работам и подключению камеры к монитору, а также прокладке проводки в салоне машины.

Прежде всего — снимите декоративную накладку порога багажника и левую часть обшивки багажника, затем достаньте из салона все лишнее: сиденья, коврики, накладки на пороги и т. д. Понадобится доступ к задней части магнитолы, поэтому извлеките ее и внимательно изучите разъемы.

Плюсовой провод я взял с левой задней фары, у меня цвет провода — белый с красной полосой, он подключен к лампе. Само подключение делал чуть дальше, чтобы меньше было заметно. Схему подключения я прилагаю поэтому проблем быть не должно.

В области торпеды я нашел «плюс» от лампочки заднего хода.

Далее нужно действовать предельно аккуратно, прокладка проводов — дело хлопотное. Используя «родные» элементы крепления и клипсы… Когда проводка уложена, не спешите все собирать, сначала проверьте работоспособность и правильность подключения аппаратуры. Как тестировать думаю не нужно рассказывать, думаю всем понятно, что если есть картинка и все работает нормально — значит камера установлена правильно.

Если тестирование прошло успешно и камера заднего вида работает правильно, отрегулируйте положение камеры и приступайте к сборке в обратном порядке.

Вот, собственно и вся установка…

Объектив я отрегулировал спустя несколько дней после установки, сразу сделать это довольно сложно, поскольку не понятно сначала как и куда конкретно должна смотреть камера. Приблизительно угол обзора составляет — 120°.

Послесловие…

Установка камеры заднего вида не важно своими руками или в сервисе — это существенная экономия денег, возможность получить бесценный опыт, и радость от самостоятельно проделанной работы. Пробуйте возможно у вас выйдет еще лучше чем у меня, как видите в моем случае вышло тоже довольно пристойно. Тем, кто сомневается стоит или нет, отвечу — лучше один раз потратиться и «попотеть» над установкой камеры заднего хода, нежели постоянно «париться» на тесных стоянках и платить за свои и чужие ремонты…

Как установить камеру заднего вида на старый автомобиль

Резервные камеры — это почти универсальный вариант на новых автомобилях, который, вероятно, станет обязательным для всех автомобилей к 2014 году. И на то есть веская причина: компактные камеры позволяют видеть, что находится позади автомобиля, уменьшая вероятность движения задним ходом через велосипед или Хуже того, парень на нем ехал. Кроме того, устройство значительно облегчает параллельную парковку.

Но средний возраст транспортного средства на дороге составляет 10,8 года (по сравнению с 8,4 в 1995 году), что означает, что подавляющее большинство легковых и грузовых автомобилей не имеют этой функции.Если вы планируете оставить свою старую машину, но все же хотите душевного спокойствия, которое дает резервная камера, не так уж сложно установить ее самостоятельно.

Производители послепродажного обслуживания теперь производят широкий спектр комплектов для самостоятельной сборки камер заднего вида. Стоимость варьируется в зависимости от размера и разрешения цифрового экрана. Сотня долларов — цена нашего беспроводного комплекта от Peak Automotive — дает хороший баланс качества и простоты установки. Мы установили его в купе Honda Civic 2003 года выпуска. Сложнее всего было открыть пластиковый пакет раскладушки.

УСТАНОВКА

Ник Феррари

Установка нашего комплекта камеры не требует глубокого погружения в инструментарий. Все, что было необходимо, — это гаечный ключ, чтобы снять номерной знак, и несколько простых инструментов для электромонтажа. Комплект состоит из трех частей: камеры, которая крепится к кронштейну заднего номерного знака; передатчик, который передает видео по беспроводной сети; и зеркало заднего вида со встроенным экраном. Сигнальный провод проходит от камеры через багажник или грузовое пространство и подключается к небольшому передатчику блока управления.Возможно, вам придется проявить изобретательность, пропуская проволоку в интерьер. Мы протянули его за фонарем номерного знака [1] , но, возможно, потребуется просверлить небольшое отверстие в багажнике или люке и использовать прилагаемую втулку для защиты провода от края отверстия. Питание передатчика осуществляется путем врезки в проводку фонаря заднего хода [2] , который заряжается только при включении заднего хода. Установка камеры заняла у нас всего 15 минут, и мы получили чистую, почти незаметную установку.

Поскольку видео передается по беспроводной сети, нам не нужно было прокладывать сигнальный провод через кабину к приборной панели. Внутри корпуса зеркала находятся приемник видеосигнала, монитор с разрешением 640 x 480 пикселей, скрытый за односторонним зеркалом, и несколько кнопок управления для настройки изображения. Установить зеркало даже проще, чем подключить камеру. Все, что нам нужно было сделать, это установить новое зеркало поверх старого [3] . Подпружиненный зажим захватывает верхнюю и нижнюю часть заводского зеркала, а полоски липучки оборачиваются вокруг него, чтобы удерживать зеркало комплекта на месте.

Есть несколько вариантов питания нового зеркала. Заправьте шнур питания, который вставляется в верхнюю часть зеркала, в переднюю часть обивки потолка. Затем протяните провод к передней стойке со стороны водителя, где вы можете спрятать его за обшивкой и провести в приборную панель. Наша облицовка передней стойки снята вручную, но вам может потребоваться небольшая работа с отверткой или инструментом для снятия облицовки, чтобы освободить ее. Отсюда вы можете либо подключить его к прикуривателю, либо навсегда установить в замкнутую цепь.Мы выбрали последнее и в блок предохранителей подключили стыковкой к радиосхеме, которая включается при зажигании. Используйте контрольную лампу и ключ зажигания, чтобы найти цепь, подходящую для вашего автомобиля. Вся установка займет от 30 до 45 минут, если вы одержимы этим, и 10 минут, если нет.

Этот контент импортирован с YouTube. Вы можете найти тот же контент в другом формате или найти дополнительную информацию на их веб-сайте.

РЕЗУЛЬТАТЫ

Так насколько хорошо это работает? На удивление хорошо. Мы были впечатлены тем, как быстро включаются монитор и камера, когда автомобиль включается и переключается на задний ход, особенно для технологии стоимостью 100 долларов. Изображение очень четкое (даже при размере экрана 3 дюйма), и камера хорошо работает как в условиях высокой, так и в условиях низкой освещенности. Однако есть идиосинкразия, которую мы заметили, путешествуя по городу. Приемник зеркала всегда включен во время движения и постоянно ищет видеосигнал с камеры. Когда он его находит, экран сразу же включается и отображает сигнал независимо от того, откуда он идет.Это немного странно, когда вы проезжаете через очаги помех. В одном или двух случаях во время 40-мильной поездки экран включался и отображал статический рисунок, похожий на то, что вы видите на телевизоре, настроенном на каналы без сигнала. Это случалось нечасто, но в большом городе с большим количеством электромагнитных помех это могло отвлекать. Исправить это относительно просто: выключите зеркало, когда путешествуете. Мы решили, что такое необычное поведение не имеет большого значения для такого простого и полезного обновления.

Провод правильно

Ник Феррари

Кримпер

Самый незаменимый электромонтажный инструмент, он режет провода, снимает изоляцию и обжимает разъемы. Красные, синие и желтые точки соответствуют цветным разъемам. Зачистите, сопоставив калибр вашей проволоки с размером, указанным на резаке.

Ник Феррари

Провод

Выберите подходящий американский калибр проводов (AWG), чтобы пропускать ток для вашего устройства.Слишком маленький — и проволока горит; слишком большой, и вы зря тратите деньги. Для длинных участков увеличьте калибр проволоки на один размер, чтобы компенсировать повышенное сопротивление. В автомобилях используйте многожильный провод — он устойчив к поломке от вибрации.

Ник Феррари

Разъемы

Кольцо, лопата или лезвие? Несъемная установка на болт: кольцо . Неудобное расположение, но редко удаляется: лопата . Подключение одного провода к другому: лезвие .

Изоляция имеет цветовую кодировку для размера провода:

Красный: калибр от 16 до 22

Синий: калибр от 14 до 16

Желтый: калибр от 10 до 12

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Руководство по установке резервной камеры

| Привод

Drive и его партнеры могут получать комиссию, если вы покупаете продукт по одной из наших ссылок. Подробнее.

Итак, вы хотите установить резервную камеру на свой надежный, но устаревший мотоцикл. Отличная идея! Эти полезные инструменты оказали такое влияние на автомобильную промышленность, что теперь они обязательны в качестве необходимых средств обеспечения безопасности. Но поездки по автосалону — не единственный способ получить резервные камеры.

Резервные камеры теперь легко доступны в качестве запасных частей, которые любой может установить на старые автомобили. На новых автомобилях камера заднего вида полностью интегрирована в электронику, поэтому компоненты системы скрыты.Это также является целью при установке нестандартных настроек вторичного рынка.

После нескольких доработок задней части автомобиля и пары проводов, вам никогда не придется вытягивать шею назад, чтобы проверить, тренирует ли маленький Тимми пончики Big Wheel в конце подъездной дорожки. Специалисты Drive с практическими рекомендациями готовы помочь вам в этом процессе.

Готовы?

Основные сведения о резервной камере

Расчетное время, необходимое: Один час

Уровень квалификации: Начинающий

Автомобильная система: Электрическая

Баран

2020 Камера заднего вида Ram Rebel

Что такое резервная камера?

Резервная камера, встроенная в автомобильную систему производителем, отображает небольшой вид в реальном времени из-за автомобиля, когда автомобиль движется задним ходом.Это дает водителю более четкое представление о том, что стоит за ним, и помогает убедиться, что Фидо не получит массаж глубоких тканей от ваших шин.

Вот список типов камер, а также типов обычно используемых дисплеев.

Типы камер

  • Крепление на кронштейне : Камера прикрепляется к кронштейну, который может быть установлен на поверхности автомобиля, но отделяется от него.
  • Скрытый монтаж : Камера, которая максимально сливается с поверхностью автомобиля.
  • Рамка номерного знака : Камера встроена в рамку номерного знака.
  • Панель номерного знака : камера расположена по центру полосы, которая тянется поперек и прикрепляется к верхней части номерного знака.
  • Для оригинального оборудования : Если у вас новый подержанный автомобиль, он может быть совместим с определенной частью, например ручкой защелки, в которую встроена камера для создания чистого заводского вида.

Типы дисплеев

  • Встроенный OEM : Заводское устройство, которое поставляется вместе с автомобилем и устанавливается на приборной панели или сверху.
  • Вторичный рынок, устанавливаемый на приборной панели : Дополнительная информационно-развлекательная стереосистема с экраном, который устанавливается заподлицо с приборной панелью.
  • Дополнительный рынок на приборной панели : Автономный монитор, который можно разместить на верхней части приборной панели.
  • Зеркало заднего вида : Монитор встроен в зеркало заднего вида. Иногда экран составляет половину зеркала, иногда — во всю длину. Когда он не используется, он просто выглядит как зеркало.

Сравнение проводных и беспроводных : Для проводных резервных камер требуется физическое проводное соединение, чтобы видео с камеры отображалось на дисплее.Однако беспроводные устройства используют метод сигнала и приемника и не требуют провода.

Крайслер

2016 Chrysler 200 интерьер

Камера заднего вида Безопасность

Работа в автомобиле может быть грязной, особенно если вы работаете с поверхностями, которые раньше никогда не убирали. Это также может быть опасно, поскольку электричество, движущееся со скоростью, ну, скажем так, электричества, может остановить ваше метрономическое сердцебиение.Итак, вот что вам понадобится, чтобы ваши джинсы, рубашка и кожа оставались безупречными, а кости — целыми.

Размещение ваших инструментов и оборудования так, чтобы все было легко доступно, сэкономит драгоценные минуты, ожидая, пока ваш умелый ребенок или четвероногий помощник принесет вам наждачную бумагу или паяльную лампу. (Для этой работы вам не понадобится паяльная лампа. Пожалуйста, не позволяйте ребенку давать вам паяльную лампу — Ред.)

Вам также понадобится плоское рабочее пространство, такое как пол гаража, подъездная дорожка или улица. стоянка.Ознакомьтесь с местными законами, чтобы убедиться, что вы не нарушаете какие-либо правила при движении по улице, потому что мы не будем платить вам сборы за конфискацию.

Все, что вам понадобится для установки резервной камеры

Мы не экстрасенсы и не шпионим за вашим ящиком с инструментами или в гараже, так что вот что вам понадобится для выполнения работы.

Список инструментов

  • Отвертка с плоской головкой
  • Крестообразная отвертка
  • Инструменты для снятия облицовки и панелей
  • Инструмент для зачистки проводов
  • Аккумуляторная дрель
  • Сверло от 3/32 до ⅛
  • Автомобильный мультиметр
  • Соединители для проводов, такие как наконечники для проводов
  • Изолента
  • Застежки-молнии
  • Друг

Список запчастей

  • Камера заднего вида
  • Блок проводов
  • Монитор или информационно-развлекательный блок (при необходимости)
  • Резиновая втулка

Основной светодиод

Как установить камеру заднего вида

Давай сделаем это!

Добавление камеры

  1. Убедитесь, что автомобиль выключен.
  2. Осторожно отсоедините клеммы аккумуляторной батареи автомобиля.
  3. При необходимости снимите номерной знак.
  4. Установите камеру в желаемое положение на автомобиле.
  5. Отметьте маркером место, где шнур камеры попадает в автомобиль.
  6. В зависимости от типа автомобиля и места расположения камеры вам, вероятно, потребуется снять внутреннюю панель с внутренней части двери, люка или задней двери. На бампере в этом может быть нет необходимости.
  7. Убедитесь, что нет проводов, кабелей или деталей отделки, которые могут быть повреждены при просверливании отверстия во внешней части автомобиля.
  8. Определите, сверло какого размера просверливает достаточно большое отверстие для размещения провода камеры и резиновой втулки. Обычно вам достаточно простого визуального осмотра.
  9. С помощью выбранного сверла просверлите отверстие в том месте, где вы сделали отметку.
  10. Вставьте резиновую втулку в отверстие, чтобы скрыть неровные края металла и защитить провод.
  11. Пропустите провод камеры через отверстие.
  12. Присоедините камеру к автомобилю с помощью прилагаемого оборудования или оборудования, которое вы приобрели отдельно.

Начало монтажа проводки

  1. Подключите предоставленную группу проводов к проводу камеры. Это разделится на видеопровод, провод питания и, возможно, провод обратного сигнала.
  2. Чтобы получить наиболее чистый вид, поищите существующий жгут проводов производителя и попробуйте соединить и проложить проводку рядом с ним.
  3. Определите источник питания для камеры, например, фонарь заднего хода или фонарь освещения номерного знака.
  4. Определите положительный и отрицательный провода от источника света с помощью мультиметра.
  5. Подсоедините положительный провод камеры к проводу положительного света, а отрицательный провод камеры — к отрицательному. Это можно сделать с помощью соединителя или соединителя Posi-Tap.

Сращивание проводов

  1. Если разъемы Posi-Taps недоступны, вам необходимо соединить провода вместе. Для удобства мы рекомендуем соединение военного назначения, так как оно не требует пайки.
  2. С помощью инструмента для зачистки проводов возьмитесь за провод положительного света и удалите часть пластикового покрытия, чтобы обнажить медь.
  3. Разделите открытую часть меди на две части.
  4. Пропустите положительный провод камеры через отверстие между медной проводкой.
  5. Оберните и скрутите провод положительного провода камеры вокруг светового провода, чтобы установить надежное соединение.
  6. Оберните соединение термоусадочной пленкой и / или заклейте лентой для безопасности и защиты.
  7. Повторите то же самое для отрицательного провода.

Alpine через Amazon

Оборудование для камеры заднего вида Alpine HCE-C1100

Провод сигнала заднего хода

Чтобы на дисплее отображалось видео, ему необходим сигнал, предупреждающий систему о том, что автомобиль движется задним ходом. В некоторых случаях информационно-развлекательный блок будет иметь автоматическое распознавание сигнала, которое определяет наличие входящего видеосигнала. В таком случае пропустите этот шаг.

  1. Используя друга, определите источник сигнала — это любой провод с положительным напряжением 12 вольт, когда автомобиль движется задним ходом. Люди часто используют проводку для заднего фонаря, но некоторые жгуты проводов стереосистемы имеют встроенное соединение.
  2. Вставьте в источник сигнала сращивание (повторите шаги, описанные выше).
  3. Соедините сигнальный провод с видеопроводом и подготовьтесь к прокладке.

Прокладка проводки

  1. В зависимости от типа транспортного средства определите, хотите ли вы провести провод под полом транспортного средства или через его обшивку потолка.
  2. Снимите или частично отсоедините все элементы отделки, ковровое покрытие, обшивку потолка или дверную резину, необходимую для незаметного прохождения провода.
  3. Уберите два провода из поля зрения и проведите их к передней части автомобиля.
  4. Установите на место снятые накладки.

Подключение дисплея

Как только монитор установлен, будь то на приборной панели, сверху или в зеркале заднего вида, пора подключить его к источнику питания, видео и сигнальному проводу.

В некоторых случаях шнур питания монитора можно подсоединить прямо к блоку предохранителей с помощью переходника.

  1. Используйте мультиметр, чтобы определить подходящее место, и подсоедините кабель питания.
  2. Убедитесь, что предохранитель выключен при выключенном зажигании, иначе соединение может разрядить аккумулятор.

В других случаях силовая проводка может быть подключена к существующему стереоблоку.

  1. Снимите накладку, чтобы добраться до проводки стереосистемы.
  2. Найдите силовые кабели для стереосистемы.
  3. Подключите положительный полюс к положительному, а отрицательный — к отрицательному.
  4. Подсоедините провод сигнала заднего хода к проводу триггера заднего хода.
  5. Подсоедините видеопровод.
  6. Установите на место снятые накладки.

Заключение

  1. Безопасно подсоедините клеммы аккумулятора.
  2. Заведите машину.
  3. Поставьте автомобиль задним ходом, чтобы увидеть, включается ли или включается монитор, и отображает ли задний видеопоток.
  4. Если работает, выключите машину. Если этого не произошло, вернитесь к шагам и проверьте свою работу.
  5. Уберите лишние провода изолентой, стяжками и липучками.
  6. При необходимости переустановите головное стерео устройство.
  7. Установите на место все снятые внутренние детали, панели или покрытия.

Поздравляем, ваш автомобиль стал безопаснее и современнее.

Nissan

Pro Советы по установке камеры заднего вида

Вот профессиональные советы The Drive по установке камеры заднего вида.

  • Вытягивание неподатливой спутанной проволоки по автомобилю может быть неприятным, поэтому лучше подготовиться с помощью инструментов, которые могут упростить процесс.Используйте механизм подачи проволоки или съемник, чтобы пропустить проволоку через трудные места.

Как часто вам нужно устанавливать резервную камеру?

  • Мы хотели бы сказать, что это будет одноразовая установка, но только дураки думают, что электроника служит вечно. Даже если она проработает 10 лет, в будущем вам захочется установить более качественную камеру с более четким изображением.

Life Hacks

Поскольку у вас может не быть доступа к нужным инструментам или у вас может быть друг, от которого вы можете избавиться, мы также составили список наших лучших советов, которые упростят вашу жизнь и уменьшат опустошение вашего кармана.

Как сделать — Установка проводной или беспроводной резервной камеры

Вы не поверите, но установить резервную камеру не так уж и сложно. В большинстве случаев этот процесс довольно прост. Если вы предпочитаете заниматься своими руками, установка камеры заднего вида займет 2–4 часа на выходных. Если вы не привыкли работать с автомобилями, это может показаться вам пугающим и отнимающим немного больше времени, но после нашего пошагового руководства вы будете гораздо увереннее в этом.

Если вы не собираетесь делать это самостоятельно после прочтения наших инструкций, мы рекомендуем позволить профессионалу, подобному ребятам из Best Buy, установить его для вас.Они установят систему примерно за 150 долларов, и, скорее всего, она есть рядом с вами. Если вы установили его где-то еще, мы обнаружили, что цена немного выше (~ 180–300 долларов), и иногда они просят вас заплатить за любые дополнительные детали, которые могут потребоваться для установки системы резервной камеры.

Резервные камеры обычно поставляются с инструкциями по установке камеры и дисплею. На YouTube также есть масса отличных пошаговых инструкций, которые проведут вас через этот процесс (мы упоминали об одном ниже).Вот краткое руководство о том, как установить обычную резервную камеру, выполнив всего несколько быстрых шагов.

Во-первых, давайте начнем с определения инструментов, которые вам понадобятся для установки резервной камеры. Если у вас нет инструментов, вы можете купить вещи на сумму от 50 до 80 долларов. Но большинство предметов, которые вы можете найти, у вас уже есть:

  • Инструмент для зачистки проводов
  • Набор торцевых ключей Basic
  • Набор отверток с крестообразным шлицем и плоской головкой
  • Стыковые соединения
  • Кольцевые клеммы
  • Лента электрическая
  • Сверло

Шаг 1: Отключение питания

Первым шагом к любой автомобильной электрической установке является отсоединение отрицательного (-) провода аккумуляторной батареи от автомобильного аккумулятора.Это предотвратит короткое замыкание или срабатывание предохранителя.

Шаг 2: Доступ к задним фарам

Снимите необходимые панели вокруг задних фонарей внутри автомобиля. Во многих случаях внутри багажника есть панели. Или, если у вас есть грузовик, обычно есть зоны доступа к задним фонарям изнутри кузова грузовика. Отвинчивайте накладку до тех пор, пока у вас не будет доступа к проводке одного заднего фонаря (нет необходимости делать оба).

Шаг 3: Найдите место для установки

В зависимости от автомобиля и типа камеры вы можете установить камеру в разных местах.Наиболее часто встречается на номерном знаке или рядом с номерным знаком, поэтому в этом случае мы будем ссылаться на установку номерного знака.

Шаг 4: Подключите резервную камеру

Снимите крышку номерного знака и номерной знак и найдите отверстия позади или над номерным знаком, через которые можно пропустить силовой и сигнальный провод к камере. Если отверстий нет, возможно, вам придется просверлить бампер, чтобы подключить камеру сзади.

Когда у вас будет чистое отверстие, протяните провод от камеры либо к багажнику, либо к кузову грузовика.Отсюда вы протянете провода или пластиковые панели прямо к заднему фонарю, к которому вы обращались ранее. Подключите провод питания к соответствующему проводу обратной мощности для вашего фонаря заднего хода с помощью приобретенных вами стыковых соединителей.

Шаг 5: Подключите камеру к видеорегистратору

Теперь, когда к вашей резервной камере подключено питание, вам нужно подключить ее к дисплею. У вас есть несколько вариантов:

In-Dash Display: это дисплей, который поставляется вместе с вашим автомобилем, или дисплей, который вы, возможно, приобрели на вторичном рынке, например, сенсорный экран с двойным DIN.Это у тебя в тире. Для этого типа дисплея вам необходимо подключить сигнальный провод камеры от задней части автомобиля, где камера установлена, к задней части дисплея в вашей приборной панели.

Тем, кто планирует использовать штатную приборную панель, которая идет в комплекте с вашим автомобилем, необходимо убедиться, что она совместима и поддерживает камеру заднего вида. Если это так, у Crutchfield есть ряд адаптеров, которые вы можете найти здесь: https://www.crutchfield.com/g_431950/Vehicle-specific-Backup-Cameras.html

Дисплей на приборной панели / в зеркале заднего вида: это вторичный дисплей, который вы помещаете либо на приборную панель, либо над зеркалом заднего вида. Для этих типов устройств вам необходимо подключить сигнальный провод от задней части автомобиля к устройству, как и в случае дисплеев In-Dash.

Беспроводные дисплеи

: если вы приобрели беспроводную камеру и дисплей, между камерой и дисплеем не требуется никаких проводов. Просто подключите дисплей к источнику питания и следуйте инструкциям по беспроводному подключению его к камере.

Камера заднего вида — Автомобильный блог своими руками

Камера заднего вида

— хороший вариант безопасности при движении задним ходом, потому что вы можете легко видеть пространство позади вашего автомобиля. Если за вашей машиной есть дети / препятствия / другие люди, вы можете все увидеть с помощью камеры заднего вида. Изучение того, как установить перевернутую камеру, важно для пользователя, потому что он может понять принцип работы камеры заднего вида и больше способствует проверке неисправности камеры.

Камера заднего вида делится на проводную и беспроводную, а также на специальную камеру заднего вида и универсальную автомобильную камеру заднего вида, но метод подключения камеры заднего вида при установке камеры заднего вида является последовательным.

Каждый модный автовладелец должен изучить руководство по установке камеры заднего вида, чтобы узнать, как ее передвинуть. На рынке представлены камеры заднего вида совершенно разных стилей. Сначала вам нужно найти самую простую резервную камеру.Большинство этих камер заднего вида установить несложно.

Руководство по установке резервной камеры / камеры заднего вида изображения

Вы можете выполнить установку самостоятельно, прочитав руководства по установке или посмотрев видеоуроки о том, как их установить. Прочитав учебники, вы сможете понять, какие элементы необходимы для этого, и навыки, с которыми эти элементы работают.

Резервная камера / Камера заднего вида [Монтажный жгут]

  • Feamal RCA (желтый) + удлинительный кабель RCA (красный: [12 В + (красный) для резервного питания лампы и для переключения монитора / кабеля GPS]) + кабель видеоадаптера
  • Гнездовой разъем Poer (красный) + штекерный разъем питания (черный) ЗАЗЕМЛЕНИЕ (черный) К резервной лампе (-ve)

Изображения проводки камеры заднего вида

Руководство по установке проводов триггера камеры заднего вида

Для установки вам потребуются следующие элементы, в том числе:

  • Кабель RCA
  • Жгут питания
  • Камера

В этих единицах площади самые важные вещи, которые вам нужны, может быть пара других.

Резервная камера Кабель RCA

Это еще один элемент, необходимый для установки резервной камеры. Это обсуждается в разделе камеры и обычно включает желтый видеокабель RCA. его можно использовать для ассоциации видео. его функция — запускать монитор с камеры.

Длина кабеля может быть разной, от 45 см до 65 см. Бывают случаи, когда кабель может быть пустым. это необработанный свинец, и его можно использовать для разных целей.

Кроме того, необходимо указать, что в способе установки эти кабели использовались иначе. например, желтые входы предназначены только для видеосигнала, тогда как красный и, следовательно, черный вход предназначены для включения питания.

Камера заднего вида Жгут питания

Жгут питания — это еще один инструмент, который вам нужен для установления связи и, следовательно, для установки. Это включает в себя подключение к источнику постоянного тока. Он включает в себя провод питания на двенадцать вольт, а также черный провод заземления.это может быть главным образом мужской разъем питания постоянного тока. Он дополнительно включает женский вывод питания на двенадцать вольт.

Камера заднего вида

Камера — это самый важный предмет, который вам нужен на протяжении всей установки. Камера сравнима с монитором. это часто происходит из-за того, что им нужны аналогичные варианты, в которых важен одиночный кабель и вилка постоянного тока, а также желтый провод RCA. вы бы резервную камеру, чтобы наблюдать за задним препятствием, когда вы движетесь задним ходом.

Камера заднего вида, также называемая резервной камерой, помогает вам видеть, что находится позади вашего автомобиля, не отвлекаясь от движения назад.Хотя это устройство является обычным явлением для нескольких новых моделей автомобилей, вы сможете добавить камеру заднего вида к своему автомобилю, если она не прилагалась к ней.

Руководство по установке резервной камеры:

Кроме того, очень важно проинформировать пользователей о том, что у монитора может не быть триггерного провода. Не рекомендуется использовать его только вручную. это часто не так. Большинство мониторов не оснащены триггерной проволокой, потому что они обладают так называемой функцией распознавания видео.Видеопоток будет непрерывно строить, их запускать механически.

Если вы хотите продолжить установку, вот несколько шагов и процедур. Вы должны это соблюдать.

Камера заднего вида / Камера заднего вида Процесс установки:

1. Вырезание отверстий в коробке безопасности
Первый этап процесса установки — подвести питание к монитору. Вам нужно только подключить красную линию к источнику питания, а затем подключить черную линию к земле.Чтобы подать питание на монитор, необходимо подойти к блоку предохранителей. Работа монитора определяется линией триггера, используемой для подключения.

Лучше всего подключить его к плюсу лампы заднего хода. Когда он открыт, монитор будет автоматически открываться всякий раз, когда шестерня помещается напротив.

Если вы хотите установить его для ручного управления, вам не нужно подключаться к этой операции. Вы можете подключиться к источнику, а это означает, что всякий раз, когда вы открываете ключ, открывается монитор.
Пока вы выключаете двигатель, он гаснет. Этот механизм лучше всего подходит для тех, кто пользуется коммерческим транспортом.

2. Установка камеры заднего вида:

Вы только что видели первый шаг подключения. Второй шаг отличается от первого. Для этого подключения вы просто подключаете жгут проводов A4 к выходу камеры, который обычно рассматривается как жгут проводов A4 на выходе «мама».

3. Подключение питания как к монитору, так и к камере заднего вида:

На этом этапе вы должны подать питание на камеру, просто подключив красную линию к источнику питания 12 В.В качестве альтернативы вы можете подключить к положительной стороне обратной стороны автомобиля и подключить черный к земле.

4. Установка монитора
Когда вы убедитесь, что монитор отключил питание от блока предохранителей, камера также будет получать питание от заднего фонаря. Пришло время, чтобы система заработала.

Подключитесь к камере, затем используйте стандартный желтый кабель (также известный как кабель A5) для продолжения подключения.При подключении, пожалуйста, обратитесь к информации, представленной выше, потому что она поможет вам завершить процесс подключения.

Когда вы знаете, что соединение установлено, следующим шагом будет его очистка. Когда он откроет ключ или повернет его задним ходом, он начнет работать.

Руководство по установке камеры заднего вида 4 шага

1. Соедините положительный и отрицательный провод источника питания установки камеры заднего вида с положительным и отрицательным выводами резервного светильника (Backup Light).

Когда активируется резервный облегченный, резервная камера дополнительно активирует .

Примечание: не подключайте возможность обеспечения провода резервной камеры с визуальным сигналом или хвостовым облегчением.

2. Соедините видеокабель камеры заднего вида с камерой заднего вида / камерой заднего вида и установите входной кабель RCA video из жгута радио.

Примечание. Не подключайте видеокабель камеры заднего вида к входному кабелю RCA Video-in от радио.

3.Подключите провод полицейского расследования резервной (задней) камеры (синий цвет или оранжевый / белый, модифицирующий совершенно другую модель) от жгута радиоприемника с плюсовым выводом резервного легкого груза.

Когда радиомодуль обнаруживает, что резервный легкий вес включен по напряжению, радиомодуль автоматически переключается в режим входа резервной камеры .

Некоторые из видеокабелей резервных камер соединены (см. Изображение внизу) с пусковым проводом для увеличения результатов полицейского расследования резервных камер в положительном выводе резервного легкого груза.

4. Если от видеокабеля нет триггерного провода, вы хотели бы иметь удлинительный провод для подключения провода полицейского расследования резервной камеры и положительной клеммы резервного облегченного устройства.

Примечание. Эта привязка провода является наиболее важным этапом в руководстве по установке.

Если радиостанция не может переключиться в режим ввода резервной камеры механически после включения резервного легкового груза, пожалуйста, проверьте баржу между проводом полицейского расследования и проводом спускового механизма или вопрос о том, что провод спускового механизма сломал некоторые элементы.

Руководство по подключению и установке Best Backup / камеры заднего вида

Система видеосвязи

Указанные выше инструкции по установке резервной камеры не применимы к видеосистемам. Это система, основанная на триггерной линии. Обсуждаемая ранее связь почти такая же.

Если вы хотите установить соединения на основе видео, первое, что нужно сделать, — это освоить все компоненты. Это поможет процессу установки.
сборка
Для видеоподключений вам потребуются следующие элементы.В их число входят:

    1. Кабель RCA
    1. Жгут проводов питания камеры
    1. монитор
    1. Видеокамера
    1. Жгут проводов питания монитора

Это основные компоненты или элементы, необходимые для этого подключения. Эти проекты должны выполнять важные функции, а именно:
Аудио- и видеолинии
Еще одним аспектом процесса установки является кабель RCA.Это важный аспект, который включает видеокабель RCA, подключенный к камере. У него важная цель. Может поставлять мониторы от камер.

Жгут проводов питания камеры
Сюда входит разъем питания постоянного тока, которым является шнур питания. Разъем питания постоянного тока подключается к проводу питания на 12 В, точно так же, как черный используется для заземления. Он также использует 12-контактную вилку питания.

монитор
Мониторы необходимы для этой установки.У монитора этого соединения есть хвосты. Это, в свою очередь, имеет видеовход. Вход — кабель RCA, имеет разное покрытие, красный, белый, желтый кабель.

Белая и желтая оболочки предназначены для видеовхода. Если вы привыкнете к проводке в телевизоре, вам не составит труда установить ее, потому что для нее требуется такой же процесс подключения.

Видеокамера
Камера — самая важная часть системы. Это не то же самое, что и в случае подключения триггера.В чем-то они разные. Он состоит из двух частей жгута проводов. Этот тип камеры не требует больших отверстий и может быть подключен водонепроницаемым способом.

Жгут проводов питания монитора
Это еще один важный аспект процесса установки. Монитор оснащен шнуром питания, который всегда подключается к красному или черному разъему питания постоянного тока. С другой стороны — два провода.

Они включают красные и черные линии. Черные провода, как обычно, будут на земле, а красная линия станет плюсом питания.

Установка резервной камеры Окончательный отчет:
Это то, что вам нужно для установки резервной камеры. Процесс установки несложный, как вы описали выше. Обычно производители включают руководство, которое может помочь вам в процессе подключения и установки.

Это означает, что вы должны прочитать инструкции и следовать им. Кроме того, доступны видеоуроки. Вы можете посмотреть видеоуроки и следовать инструкциям. Вы можете сделать это сами. Если вы думаете, что это сделать непросто, вы можете нанять специалиста, который сделает это за вас.

видео на основе установка резервной камеры , это этапы, которые он займет:

1, Подключите автомобильное зарядное устройство с помощью разъема заднего вида и подключите его к прикуривателю. (Процесс установки должен быть начат с подключения жгута питания постоянного тока к монитору, предназначенному для подачи питания. Вы должны убедиться и выполнить правильное подключение.)

2, Подключите передатчик к камере заднего вида. (подключение предназначено для подключения питания к монитору мощности.Вы можете подключить красную линию к источнику питания 12 В, а затем заземлить черную. Обычно питание монитора вынимается из блока предохранителей.)

3, С помощью тестового карандаша найдите в R-gerar кабель заднего фонаря + 12 В для резервной камеры. (Теперь пора подключить задний фонарь и питание камеры к разъему камеры. Как уже упоминалось, косичка важна, потому что она обеспечивает питание доступен для камеры и подключает видеовыход к монитору.)

Эффект

(подключите питание к камере, вы можете просто подключить ее к красной линии и к источнику питания 12 В. Черные кабели должны входить в землю, как обычно. Энергия, которая поступает в камеру, обычно исходит от заднего фонаря заднего хода.)

Бесплатное онлайн-руководство по установке камеры заднего вида

Большинство камер оснащены инструкциями по установке брелка для пользователя b . Перед установкой камеры рекомендуется ознакомиться с руководством. Камеры заднего вида можно использовать во всех размерах и формах в соответствии с вашими личными предпочтениями и предпочтениями.Это тот стиль, который вам нравится, но ваш выбор должен обеспечить четкий контур или изображение заднего фонаря. Также необходимо подумать об этом, чтобы помочь вам при выборе метода установки. Даже начинающие пользователи просто вставят их при чтении руководств. Большинство производителей создают эти руководства там. вы просто должны быть принуждены воспринимать их и распознавать различные части.

Если вы недавно приобрели систему на сайте Reverse-cameras.com , просмотрите эти простые инструкции, чтобы узнать, как установить камеру заднего вида, прочтите Руководство по установке камеры безопасности.Иногда установка выполняется клиентом, и если мы предоставляем платную линию поддержки, вам может потребоваться дополнительная помощь.

Не работает камера заднего вида

Реверсивная камера Диаграмма эффектов обычного рабочего дисплея

1. Если камера заднего вида установлена ​​заново, проверьте правильность подключения. Вы устанавливаете иллюстрацию выше?

2. Камера заднего вида не может работать внезапно, также проверяется, не ослаблена ли линия, или проверяется, не повреждена ли резервная камера.

3. Последнее, что вы не можете сделать, это проверить машину непосредственно в 4S, и пусть персонал проверит ее за вас.

A: Как установить резервную камеру?
Q: Пошаговая инструкция по установке резервной камеры.

Камера заднего вида для европейских номерных знаков / Камера заднего вида | RCS

Лучшая камера заднего вида и дисплеи

Когда вы покупаете систему резервной камеры, вы столкнетесь с множеством характеристик и функций. Вот вещи, которые следует учитывать наиболее важно.

Качество изображения: Практически невозможно судить о качестве изображения резервной камеры на основе опубликованных спецификаций. Независимо от разрешения, хорошая резервная камера должна создавать четкое изображение с достаточной детализацией, контрастом и точностью цветопередачи, чтобы вы могли различать объекты в самых разных условиях освещения. Претензии к качеству «HD» неуклонно распространяются на любые модели. Разрешение тестируемых нами моделей варьировалось от 480 × 234 до 800 × 480. Даже настоящая HD-модель, которую мы нашли, с разрешением 720p, глубоко укоренившимся в спецификациях, ошибочно заявляла о более высоком разрешении 1080p в заголовке страницы продукта.Некоторые из наших любимых дисплеев недороги и имеют низкое разрешение, но обеспечивают лучшую точность цветопередачи, контрастность и углы обзора, чем дисплеи, которые кажутся лучше, основываясь исключительно на технических характеристиках.

Практически невозможно судить о качестве изображения резервной камеры на основе опубликованных спецификаций.

Резервные камеры предназначены для работы в условиях низкой освещенности, но, как правило, у них нет широкого динамического диапазона. Это означает, что слишком темные или слишком яркие пятна теряют детализацию.В солнечный день более низкий динамический диапазон делает темный объект на размытой бетонной подушке похожим на каплю. Ночью это может помешать вашей способности видеть детали хорошо освещенных автомобилей или людей.

Лучшие дисплеи в нашей тестовой группе обладают достаточной контрастностью, чтобы отображать черный цвет как черный, а белый — как белый. Это ключ к различению объектов, и он помогает выделять детали. В наших тестах различия в контрастности и динамическом диапазоне были наиболее заметны ночью, когда наши лампы заднего хода были освещены; худшие дисплеи выглядели размытыми от света, в то время как лучшие обеспечивали достаточно деталей, чтобы мы могли делать больше, чем просто различать основные формы.

Тем не менее, даже качество изображения, которое мы выбрали, не так хорошо в мире камер смартфонов с высоким разрешением. Качество изображения стандартной четкости на разумно доступном оборудовании выглядит не лучшим образом. Но наши подборки дадут вам удобное изображение с достаточным качеством, чтобы различать основные детали объектов, транспортных средств и людей позади вас ночью или днем. В будущих обновлениях этого руководства мы планируем рассмотреть модернизированные системы с улучшенными камерами и дисплеями, но мы не думаем, что сейчас для большинства людей стоит тратить дополнительные деньги или время на приобретение более дорогих компонентов.

Сравнение разрешений устройств
0 компьютерные веб-камеры
Устройство Разрешение Как это называется
Большинство резервных камер 720 × 480 SD 1280 × 720 HD, 720p
Автономные веб-камеры 1920 × 1080 HD, 1080p
Хорошие видеорегистраторы 2560 × 1080 HD, широкоформатные Флагманские смартфоны 3840 × 2160 4K
Хорошие компактные камеры 5472 × 3648 20 мегапикселей

Доступные резервные камеры не имеют впечатляющих разрешений, характерных для других устройств.

Поле зрения камеры: В ходе нашего тестирования мы обнаружили, что лучшие камеры имеют поле зрения от 160 до 170 градусов. Чем шире поле зрения, тем дальше вы можете видеть слева и справа прямо за бампером, но за пределами 170 градусов изображение начинает искажаться, принимая форму рыбьего глаза, что затрудняет распознавание объектов с первого взгляда.

Проводные и беспроводные камеры: Обычные проводные резервные камеры, такие как наш лучший выбор, имеют видеокабель, который проходит через автомобиль для подключения к дисплею. Установка проводной резервной камеры означает продевание, проталкивание и скрытие кабеля и проводов питания под ковриком багажника, внутри пластиковых дверных косяков и за приборной панелью — иногда озадачивающая, но не непреодолимая задача, которую, к счастью, нужно выполнить только один раз. (Многие домашние мастера могут выполнить установку за несколько часов, в зависимости от транспортного средства и опыта работы с автомобилями.)

Домашний мастер сможет установить проводную систему в большинстве транспортных средств за несколько часов.

Беспроводные модели вместо этого передают сигнал изображения на дисплей посредством радиоволн.Такая конструкция упрощает установку беспроводных моделей в целом, хотя им по-прежнему необходимо получать питание через провод, подключенный в задней части автомобиля (обычно к фонарю заднего хода), и вы должны убедиться, что камера и дисплей имеют совместимый передатчик. и ресивер. Что еще более важно, при повседневном использовании беспроводные системы склонны к незначительным задержкам при переключении передач, а также к статическому электричеству от ближайших помех и, что особенно важно, к задержкам в доли секунды при передаче, из-за которых вы можете пропустить ребенок или домашнее животное бросается за вашей машиной, когда вы движетесь задним ходом, если вы тоже не смотрите по сторонам.

Мы думаем, что большинству людей понравится проводная система, несмотря на дополнительные хлопоты при установке, потому что такие системы более отзывчивы и надежны. Кроме того, основные установщики, которых мы проверили, больше не взимали плату за профессиональную установку проводной системы.

Крепления камеры: Вы устанавливаете резервную камеру одним из трех основных способов.

  • Замена рамки номерного знака: Эти модели являются самыми простыми в установке и лучшими для большинства людей, которые делают это самостоятельно.Камера встроена в раму, которую вы ввинчиваете в те же отверстия, что и номерной знак; рамка проходит через верхнюю часть номера или по всему периметру, как обычная рамка номерного знака.
  • Центральные крепления номерного знака: Почти так же легко установить, как и замену рамы, эти конструкции позволяют разместить камеру на крошечной наклонной шейке, которая крепится за верхней частью вашего номерного знака. В зависимости от модели вы прикрепляете центральное крепление с помощью простых зажимов, липких лент или более прочных винтов.
  • Установка заподлицо: Вы вставляете этот тип в часть кузова автомобиля, например, в бампер или крышку багажника. В некоторых ситуациях, например, на задней двери грузовика, такая камера может быть лучшим решением, но для этого требуется просверлить видимое отверстие в вашем автомобиле, и это не оставляет погрешности при определении вертикального угла камеры: поверхность, которую вы просверливаете, оставляет камеру, направленную слишком высоко или низко, вы застряли с ней. Большинству домашних мастеров не стоит беспокоиться о камерах для скрытого монтажа — лучше оставить их профессиональным установщикам.

Практически каждая хорошая камера заднего вида может работать при слабом освещении примерно до 0,5 люкс, чего достаточно, когда включены фары заднего хода.

Крепления для дисплеев: Хорошие приборные панели имеют регулируемое крепление, которое можно наклонять вверх, вниз, влево или вправо, чтобы соответствовать водителю и условиям освещения. Это может показаться очевидным, но у некоторых дисплеев есть фиксированные крепления, из-за которых вы можете застрять под плохим углом или резко ослепить. Обычно вы прикрепляете крепления к приборной панели или лобовому стеклу с помощью двусторонней монтажной ленты или присоски — поскольку дисплеи такие легкие, у вас нет причин использовать что-то еще.Все дисплеи зеркал заднего вида похожи в том, что они просто прикрепляются к кронштейну зеркала заднего вида вашего автомобиля и легко регулируются.

Рекомендации: Каждая резервная камера в нашей тестовой группе показывает фиксированные рекомендации на видеоизображении. Эти линии, которые отходят от вашего автомобиля, чтобы помочь вам оценить расстояние от автомобиля до объектов, показанных на экране, отличаются от систем во многих новых автомобилях, которые имеют динамические направляющие, которые укорачиваются и изгибаются, чтобы показать путь автомобиля при повороте. руль.Дополнительные камеры, как правило, не могут делать то же самое, потому что автомобили имеют разные радиусы поворота и, в отличие от систем новых автомобилей, камеры не подключены к компьютеру и системе рулевого управления автомобиля. Мы сочли полезным оставить эти инструкции включенными, но если они вас отвлекают, их можно отключить.

Ночное видение: Каждая хорошая камера заднего вида может работать при слабом освещении до 0,5 люкс. Этого достаточно, если вы используете камеру только для резервного копирования, поскольку задние фонари на вашей машине будут обеспечивать достаточно света для камеры, чтобы получить четкое изображение, а наши настройки не добавляют отвлекающего количества размытия к изображению.Некоторые камеры оснащены крошечными инфракрасными лампами, излучающими свет, невидимый невооруженным глазом, но позволяющий камере видеть почти в полной темноте. ИК-фонари удобны для постоянно включенной камеры, например, той, которую вы можете использовать на грузовике или автофургоне при буксировке прицепа или автомобиля, потому что их наличие — единственный способ разглядеть детали позади вас, когда вы в привязи. темная дорога. Но эти камеры более дорогие, и видео в оттенках серого, которое они предоставляют, не так хорошо для резервного копирования, как то, что вы получаете от стандартной камеры для слабого освещения.

Как установить камеру заднего вида — Собственность автомобиля

Лоуренс Минни

Все мы любим технологии, особенно когда они облегчают нашу жизнь. Но что произойдет, если нужная технология не подходит для вашего автомобиля? Что ж, делаем установку своими руками! Сегодня мы покажем вам, как установить комплект камеры заднего вида своими руками, выполнив несколько простых шагов.

Делаем жизнь проще и безопаснее с помощью камеры заднего вида

Многие новые автомобили, продаваемые в настоящее время, обладают рядом функций, которые значительно упрощают управление автомобилем.Одним из таких элементов является камера заднего вида, которая помогает вам видеть то, что вы обычно не можете видеть с сиденья водителя.

Камеры заднего вида обычно аккуратно спрятаны рядом с номерным знаком и посылают сигнал на информационно-развлекательный экран, когда вы включаете задний ход, чтобы вы могли видеть, насколько близко вы находитесь к пню в конце дороги.

Многие автомобили конца 90-х и начала 2000-х годов и даже автомобили конца прошлого года не имеют этой изящной технологии, но это не значит, что они вообще не могут ее получить.

Немного совершив покупки в Интернете и проявив некоторую настойчивость, мы смогли найти комплект для установки камеры заднего вида своими руками и установить его менее чем за два часа.

Однако мы должны предупредить вас, что, если вам неудобно работать с жгутом проводов и информационно-развлекательной системой вашего автомобиля, лучше всего доверить это профессиональному установщику.

Вам понадобится:

Комплект камеры заднего вида своими руками

Отвертки — Philips и с плоской головкой

Инструменты для снятия панелей

Мультиметр

5-метровый AV-кабель — в зависимости от размера автомобиля

Информационно-развлекательная система с возможностью видеовхода

Приступим!

1. Найдите место для установки камеры. Мы решили использовать реальное расположение фонарей заднего хода, поскольку купленный нами комплект был сделан для этого конкретного автомобиля и использовался в этом месте.

2. Пропустите провод AV-выхода от камеры через корпус.

3. Найдите провода питания и заземления для фонаря заднего хода. Это включит камеру, которая затем отправит сигнал на экран при включении задней передачи.

4. Подключите камеру к силовой цепи.

5. Проложите кабель видеоподачи через кузов и салон автомобиля.

6. Подсоедините штекеры RCA подачи видеосигнала и кабельную стяжку на месте.

7. Используя необходимый набор инструментов для снятия панели, снимите информационно-развлекательную систему с приборной панели, чтобы получить доступ к разъему видеовхода.

8. После того, как все подключено, пора проверить видеосвязь.

9. Замените все панели и убедитесь, что проводка надежно закреплена.

10. Наслаждайтесь безопасностью, имея камеру заднего вида, чтобы видеть то, что вы иначе не смогли бы увидеть.

Лучшие резервные камеры на 2021 год

Давно прошли те времена, когда вы напрягали шею, чтобы проверить вид сзади, когда едете задним ходом.Резервные камеры, которые стали обязательными в автомобилях в 2018 году, прикрепляются к задней части вашего автомобиля (в идеале как можно ближе к центру автомобиля) и отправляют отснятый материал на монитор, прикрепленный к вашей приборной панели, дисплею консоли или встроенный экран на зеркале заднего вида, обеспечивающий лучшую видимость, чем когда-либо прежде, без напряжения шеи.

У некоторых резервных камер есть датчик, который издает звуковой сигнал, когда ваша машина приближается к другому объекту. Большинство из них, по крайней мере, будет иметь сетку из линий, которая появляется на экране, чтобы обеспечить контекст того, насколько вы близки к объектам в поле зрения. Некоторые резервные камеры обеспечивают простой вид сзади, в то время как другие используют серию камер для имитации вашего автомобиля и его окрестностей с высоты птичьего полета.

Однако то, что у вас есть камера заднего вида, не означает, что вы застряли с ней. Вы всегда можете обновить — вы даже можете добавить дополнительные камеры к существующей системе, если у вас есть технические ноу-хау, чтобы правильно подключить ее, или вы знаете кого-то, кто это делает. В этой связи, если вы управляете старым автомобилем, на котором нет камеры заднего вида, рекомендуется установить ее.В любом случае вы зададите один и тот же вопрос: что мне нужно в резервной камере?

Вот наш выбор лучших послепродажных резервных камер в различных категориях, основанный на мнениях экспертов и рейтингах потребителей. И не забудьте продолжить чтение некоторых профессиональных советов по выбору правильной системы задней камеры для вас.

АВТО-ГОЛОС

Если вам нужна простая установка и отличное качество изображения, AUTO-VOX CS-2 предлагает лучшее из обоих миров.Поскольку это беспроводная камера, у вас не должно возникнуть проблем с прикреплением камеры (со встроенным беспроводным передатчиком) к задней части автомобиля или с установкой экрана с присоской на приборной панели. Это означает, что вы можете сэкономить деньги, избегая платы за установку с этой беспроводной системой.

Хотя проводные камеры в целом более надежны, чем беспроводные, CS-2, как и другие беспроводные камеры, которые мы здесь включили, является исключением из этого правила. В камере используется цифровая беспроводная передача (в отличие от аналоговой), что означает, что практически нет помех от других сигналов и искажений изображения. Кроме того, сигнал сильный: AUTO-VOX рекомендует камеру для любого транспортного средства длиной менее 32 футов.

Следует отметить, что угол обзора для камеры заднего вида CS-2 составляет 110 градусов, что может быть слишком узким для водителей, которым требуется очень широкое поле зрения. Однако для параллельной парковки и парковки на близком расстоянии угол 110 градусов работает хорошо, так как он снижает количество искажений изображения, создаваемых на экране.

При цене 120 долларов AUTO-VOX CS-2 дороже некоторых других автомобильных систем резервного копирования, но высокая производительность и надежность гарантируют, что покупатели останутся довольны покупкой.

eRapta

Если в вашем автомобиле нет камеры заднего вида, и вы ищете менее дорогую альтернативу, вам трудно превзойти eRapta ERT01.Эта камера легко прикрепляется к номерному знаку автомобиля и включает в себя 26-футовый кабель RCA, который можно подключить к экрану с совместимым выходом. Несмотря на то, что в комплект камеры не входит экран, на многих транспортных средствах уже есть смонтированные экранные дисплеи, которые будут работать с ERT01 — просто обязательно сначала проверьте свой, иначе вам может потребоваться купить отдельный экран.

Как проводную камеру, ERT01 будет сложнее установить, чем обычную беспроводную камеру, но лишь немного. Отзывы пользователей на Amazon указывают на простоту настройки камеры: для подключения камеры к экрану необходим только один кабель RCA.В комплект также входит кабель для питания камеры.

Весь пакет стоит всего 26 долларов, но это не единственная причина, по которой ERT01 является самой продаваемой камерой резервного копирования Amazon. Помимо простоты использования, это прочная водонепроницаемая камера, работающая в диапазоне температур от -50 до 80 градусов Цельсия и имеющая поле зрения 149 градусов. В целом, это надежный продукт по доступной цене.

Безопасность заднего вида

Если вы не профессиональный водитель грузовика, фургон намного больше любого другого транспортного средства, которым вы когда-либо управляли.В этом случае имеет смысл потратить больше и убедиться, что вы, ваши пассажиры и люди вокруг вас в безопасности.

Система безопасности заднего вида с 4 камерами с четырехугольным дисплеем позволяет водителям RV получить наиболее полный обзор своего окружения — и они могут рассматривать все сразу. Всего имеется четыре камеры: две для установки на задней части автофургона (с углами обзора 130 градусов) и по одной с каждой стороны (с углами обзора 120 градусов). Монитор с разделенным экраном может отображать потоки со всех камер одновременно или только каналы, которые водитель выбирает для просмотра.

Помимо передачи видео, эта система резервных камер на колесах также передает звук, поэтому даже если у вас работает кондиционер или играет музыка, вы будете слышать звуки дороги и . Кроме того, тот факт, что это проводная система камер, обеспечивает целостность передачи — и хотя вам может потребоваться профессиональная помощь для установки этой камеры заднего вида, некоторые обозреватели Amazon сообщили, что они смогли сделать это самостоятельно без особых проблем.

ОХРАНЯТЬ

Независимо от того, есть у вас камера заднего вида или нет, есть вероятность, что вы привыкли периодически смотреть в зеркало заднего вида.Мало того, что многих из нас изначально учили включать зеркало при резервном копировании, но и если у вас нет дисплея с особыми возможностями, это единственный способ увидеть, что происходит позади вас, пока вы едете вперед.

Камера заднего вида Toguard сочетает в себе этот естественный наклон с высокотехнологичными функциями современного вождения посредством дисплея, который заменяет зеркало заднего вида и обеспечивает аналогичный, но превосходный вид. Дисплей функционирует как сенсорный экран и имеет возможность «картинка в картинке» для отображения ленты, обеспечиваемой включенным видеорегистратором.Все отснятые материалы можно записать и воспроизвести.

А если у вас нет настроения на все эти модные штучки? Вы можете просто нажать кнопку питания на экране, и он будет работать как обычное зеркало заднего вида. Даже когда экран находится в «зеркальном режиме», обе камеры по-прежнему будут работать и вести запись на случай, если есть какие-то кадры, которые вам нужно просмотреть.

eRapta

Мы уже видели, что eRapta делает лучшую резервную камеру для водителей с ограниченным бюджетом, поэтому неудивительно, что они также делают относительно недорогую модель, которая хорошо подходит для больших автомобилей.Эта модель, eRapta Backup Camera 2.0, — отличный выбор, чтобы сделать вождение грузовика немного безопаснее и проще.

Как и система безопасности заднего вида, камера заднего вида 2.0 имеет четыре различных камеры, предназначенных для установки сзади и по бокам автомобиля. На 7-дюймовом разделенном экране можно отображать изображение с одной, двух или четырех камер одновременно, обеспечивая почти полный обзор вашего окружения.

Резервная камера eRapta Backup Camera 2.0 представляет собой модель с проводным подключением, и с четырьмя отдельными камерами потенциально может потребоваться много проводов.Хотя у вас всегда есть возможность обратиться за профессиональной установкой, eRapta позиционирует эту модель как простую в установке. Как и в случае со многими другими моделями проводных камер в этом списке, это заявление о простоте подтверждается отзывами пользователей на Amazon.

ZEROXCLUB

Когда дело доходит до поиска камеры заднего вида для внедорожника, вам нужно что-то, что может дать вам точность камеры автомобиля и зону охвата камеры грузовика.Вы также хотите упростить установку, потому что для более крупного транспортного средства установка неправильной проводной камеры может превратиться в огромную (или дорогую) работу.

Комплект цифровой беспроводной резервной камеры Zeroxclub W01 подходит для всех этих целей. Поскольку это беспроводная камера, установка очень проста: прилагаемый монитор подключается к прикуривателю вашего автомобиля, если он у вас есть. Сигнал также сильный: Zeroxclub рекламирует «100% без помех» и передачу, которая работает при движении со скоростью до 85 миль в час.

Включенный ЖК-экран диагональю 7 дюймов с разрешением 1280×720 дает водителю четкое представление о том, что происходит за его автомобилем. Сама камера водонепроницаема, оснащена инфракрасной подсветкой, процессором изображения высокой четкости и полем обзора 149 градусов. Сочетание всех этих функций обеспечивает точность и надежность камеры Zeroxclub, что важно для продукта независимо от того, какой автомобиль вы водите.

Якры

Присоединение прицепа к автомобилю представляет некоторые трудности, когда дело касается вождения и условий видимости.Прежде всего, вы управляете транспортным средством, которое внезапно стало намного больше, чем обычно, а это означает, что у вас не будет такого уровня знакомства или комфорта, который был бы, если бы вы управляли фургоном или грузовиком. Во-вторых, вы не можете использовать проводную резервную камеру, так как для этого потребуется постоянное соединение между прицепом и приборной панелью вашего автомобиля.

Цифровая беспроводная резервная камера HD 720P Yakry — идеальный выбор, учитывая эти ограничения. Сигнал беспроводной камеры сильный, и Якри рекомендует использовать его на транспортных средствах длиной до 45 футов — диапазон, который охватывает широкий спектр прицепов.Модель также отличается простотой установки, которая требуется драйверам от модели беспроводной камеры.

Конечно, когда речь идет о безопасном вождении, главное — это вид. Мало того, что сигнал сильный, камера устойчива к запотеванию, а угол обзора 150 градусов обеспечивает широкий диапазон обзора на прилагаемом 5-дюймовом мониторе. Камеру также можно настроить на постоянную работу, но, опять же, помните об опасностях использования резервной камеры таким образом.

DoHonest

Когда дело доходит до универсальности, простоты установки и использования, немногие камеры могут сравниться с цифровой беспроводной резервной камерой DoHonest HD 1080P.Это в сочетании с широким углом обзора 150 градусов делает его идеальным выбором для более крупного транспортного средства, такого как фургон.

Камера DoHonest легко помещается на держателе номерного знака автомобиля, и у нее есть внутренний передатчик, что устраняет необходимость в каких-либо дополнительных устройствах. Камера водонепроницаема, а стеклянная конструкция с шестью линзами точно воспроизводит цвета в кадрах. Возможности ночного видения высоко оцениваются в отзывах покупателей Amazon.

Экран, подключенный к камере с помощью цифрового сигнала, способного достигать расстояния до 100 футов, проецирует изображение HD 1080P и может быть прикреплен к приборной панели или лобовому стеклу.В целом, модель DoHonest — одна из самых удобных в использовании резервных камер, и, учитывая ее разумную цену, нетрудно понять, почему она одна из самых популярных.

LeeKooLuu

Когда дело доходит до установки камеры заднего вида в старый автомобиль, самым большим камнем преткновения является возможное отсутствие экрана консоли.Хотя многие комплекты камер поставляются с собственными экранами, есть водители, которые предпочитают использовать один экран, установленный на консоли, для всех своих потребностей в отображении. Если ваша машина была построена до определенного момента, у вас может не быть этой возможности, если вы не готовы сломать банк и установить ее.

Цифровая беспроводная резервная камера 1080P LeeKooLuu — это простая в использовании модель с настраиваемым 5-дюймовым дисплеем, обеспечивающая комфорт любого водителя — и, хотя ее нельзя установить на приборной панели, это еще один лучший вариант.Такие качества, как яркость, насыщенность цвета и контраст, можно изменить, при этом у водителя также есть возможность переключения между зеркальным или лицевым обзором. Это позволяет при необходимости использовать его на переднем номерном знаке (но помните, что ничто не заменит взгляда на дорогу).

Сама камера заднего вида LeeKooLuu установлена ​​в держателе номерного знака, поэтому ее легко установить. Он также водонепроницаем, имеет угол обзора 150 градусов и оснащен восемью инфракрасными светодиодными лампами для ночного вождения.Учитывая все обстоятельства, это отличное обновление, если вы хотите, чтобы ваш старый автомобиль немного легче маневрировал задним ходом.

Сравнение лучших резервных камер


Марка Модель Тип Стоимость
Лучшая камера заднего вида в целом АВТО-ГОЛОС CS-2 Беспроводной 120 долларов
Лучшая камера заднего вида с ограниченным бюджетом eRapta ERT01 Проводной 26 долларов США
Лучшая камера заднего вида для автофургонов и кемперов Безопасность заднего вида RVS-062710 Проводной 708 долл. США
Лучшая камера заднего вида для авто ОХРАНЯТЬ Зеркальная резервная камера Проводной 60 долларов США
Лучшая камера заднего вида для грузовиков eRapta ER0202 Проводной 200 долларов США
Лучшая камера заднего вида для внедорожников ZEROXCLUB W01 Беспроводной 180 долларов США
Лучшая камера заднего вида для прицепов Якры Цифровая беспроводная резервная камера Беспроводной 100 долларов США
Лучшая камера заднего вида для микроавтобусов DoHonest 8523723024 Беспроводной 110 долл. США
Лучшая камера заднего вида для старых автомобилей LeeKooLuu 8523722953 Беспроводной 110 долл. США

Резервные камеры теперь требуются по закону во всех новых автомобилях, но владельцы старых автомобилей могут получить их, обратившись к вторичному рынку.

Джон Вонг / Roadshow

На что обращать внимание при использовании резервной камеры

Для начала следует рассмотреть три основные категории: проводные резервные камеры, беспроводные резервные камеры и резервные камеры для смартфонов. Проводные камеры подключаются к выходным экранам с помощью проводов, что означает более надежное соединение, но может потребоваться профессиональная установка.

Беспроводные камеры легко установить, поскольку нет проводов или кабелей, соединяющих камеру с монитором (могут быть кабели, соединяющие их с источниками питания), но соединение может быть нестабильным, особенно в плохую погоду.Если у вас по-прежнему возникают проблемы с захватом изображений с камеры на экране, вам нужно поговорить с профессионалом (и, возможно, даже переключиться на проводную камеру). Однако не расстраивайтесь — любую камеру, скорее всего, можно починить. «Отнесите его в [сервисный центр], чтобы выяснить, что с ним не так», — советует Зорий Биренбойм, генеральный директор eAutoLease.com. Биренбойм более 15 лет проработал в автомобильной промышленности в качестве продавца, прежде чем основал онлайн-компанию по лизингу автомобилей. «Это должно быть легко исправить, если с проводами все в порядке.«

Камеры смартфонов являются беспроводными и используют смартфоны в качестве дисплеев, что упрощает их использование, но при этом создает еще больше потенциальных проблем с подключением. Вы также можете принять во внимание размер экрана вашего телефона.» Убедитесь, что экран достаточно большой, чтобы вы могли его видеть. четкое представление », — говорит Гарри Анаплиотис, директор по маркетингу и разработчик полного цикла в Rental Center Crete, агентстве по аренде автомобилей, которое обслуживает греческий остров более 45 лет.« Его единственная цель — показать вам, что стоит за вами, и это не хорошо, если вы прищуриваетесь, чтобы увидеть экран.»

За менее чем 30 долларов eRapta ERT01 представляет собой доступное решение для камеры заднего вида для автомобилей, у которых уже есть совместимый экран.

eRapta

В некоторых камерах резервного копирования также есть функции, которые могут быть важны для вас, и различия между разными камерами. Например, разные камеры имеют разные поля зрения, которые определяют, какой широкий угол вы можете видеть позади себя.Обычно углы от 165 до 170 градусов являются максимальными, тогда как углы ниже 120 градусов некоторые считают слишком узкими. Однако чем больше угол, тем более искаженным будет изображение на вашем экране.

Некоторые камеры также обеспечивают ночное видение, чтобы помочь вам видеть в темноте, но есть разница в эффективности между ночным видением военного уровня и стандартным ночным видением. Последнее часто просто означает, что к камере добавлен один или несколько инфракрасных огней. Наконец, как упоминалось ранее, вы можете отправить отснятый материал камерой либо на экран вашей консоли, либо на установленный экран, либо на вставку в зеркало заднего вида.Вы можете выбрать то, что вам больше нравится, но панель управления или установленный экран предложат увеличенное изображение.

Вам также может потребоваться модерация охоты в зависимости от вашего транспортного средства. Вы можете добавить заднюю камеру практически к любому автомобилю, но детали могут измениться. Например, многие владельцы домов на колесах особенно заинтересованы в камерах заднего вида из-за трудностей, связанных с маневрированием таких больших транспортных средств задним ходом, но им, возможно, придется скорректировать свои ожидания с точки зрения стоимости и возможностей.

Для получения наилучшего качества изображения рекомендуется установить систему проводных камер заднего вида, такую ​​как RVS-062710, на более крупных транспортных средствах.

Безопасность заднего вида

Как и в случае с автомобилями, RV-камеры бывают проводными, беспроводными и доступны для смартфонов, но соединение между камерами и экранами в беспроводных моделях может быть особенно ненадежным в больших транспортных средствах, поскольку расстояние между ними увеличивается. Аналогичным образом, установка проводной камеры может стоить дороже, чем в автомобиле, из-за его размера. Камеры RV также должны быть установлены выше, чем на обычном автомобиле, с высоты девяти футов над землей, что считается идеальным.

Однако в некотором смысле все камеры одинаковы. Например, качество просмотра и изображения зависит от вашего подключения, и некоторые бренды имеют репутацию более высокой производительности, чем другие. Среди популярных автомобильных камер — Auto-Vox, Yada и LeeKooLuu. Когда дело доходит до камер RV, некоторые из брендов, которые часто называют лучшими, включают Rear View Safety, 4Ucam и Furrion.

Наконец, важно помнить, что резервные камеры имеют свои собственные правила.Хотя они делают вождение задним ходом проще и безопаснее, они по-прежнему не могут обеспечить полную обзорность на 360 градусов (независимо от того, что они утверждают), поэтому крайне важно использовать зеркала и оставаться внимательными во время вождения. Есть также способы подключить камеру, чтобы она была всегда включена, в том числе, когда вы едете вперед — но стоит ли это того? Вы получите лучшее представление о том, что происходит за вашей машиной, но это также может отвлекать вас во время вождения, а не улучшать обзор, как при движении задним ходом.

Система TOGUARD оснащена как резервным, так и передним видеорегистратором.

ОХРАНЯТЬ

На что можно потратить и что получить от камеры заднего вида

Цена — это серьезная проблема при выборе камеры заднего вида, а цены могут сильно различаться. В зависимости от ряда факторов, таких как тип и марка камеры, а также наличие или отсутствие экрана приборной панели, они могут варьироваться от 10 до 500 долларов или даже больше для более крупных транспортных средств.Стоимость просто зависит от необходимого вам оборудования и уже имеющегося у вас оборудования. Это очевидно по тому, как камеры для продажи обычно группируются — они продаются как блоки, которые подключаются к существующим экранам, отдельным компонентам и комплексным системам.

Еще одна проблема — установка. Если вы планируете установить камеру самостоятельно, не забудьте выделить на эту работу 3 часа. Если вам нужна профессиональная установка, это может обойтись вам дополнительно от 400 до 600 долларов. Прежде чем принять решение, важно помнить, что самые надежные резервные проводные камеры также сложнее всего установить.Тем не менее, деньги и тяжелая работа могут того стоить — если вы приобретете правильную камеру заднего вида, правильно ее установите и позаботитесь о ней, она может обеспечить вам 10 лет более безопасного вождения. «Он может устареть и не иметь всех лучших функций, — говорит Биренбойм, — но у него должно быть достаточно срока службы, чтобы прослужить так долго».

«Люди сообщают о камерах резервного копирования со сроком службы от месяца до 10 лет, что говорит нам о том, что нам действительно нужно при поиске резервной камеры что-то надежное и имеющее гарантию (на всякий случай)!» говорит Майкл Лоу, генеральный директор Car Passionate.«Есть надежда, что камера прослужит столько времени, сколько вы владеете автомобилем, но машины прочные, а камеры не так много. Поэтому, когда вы покупаете, стоит подумать, поставляется ли [камера] в защитном футляре, который может помочь защита от несчастных случаев и падений. Помимо всех привлекательных характеристик, вам нужен продукт, который делает то, что написано на жестяной банке, и может выдержать дистанцию ​​».

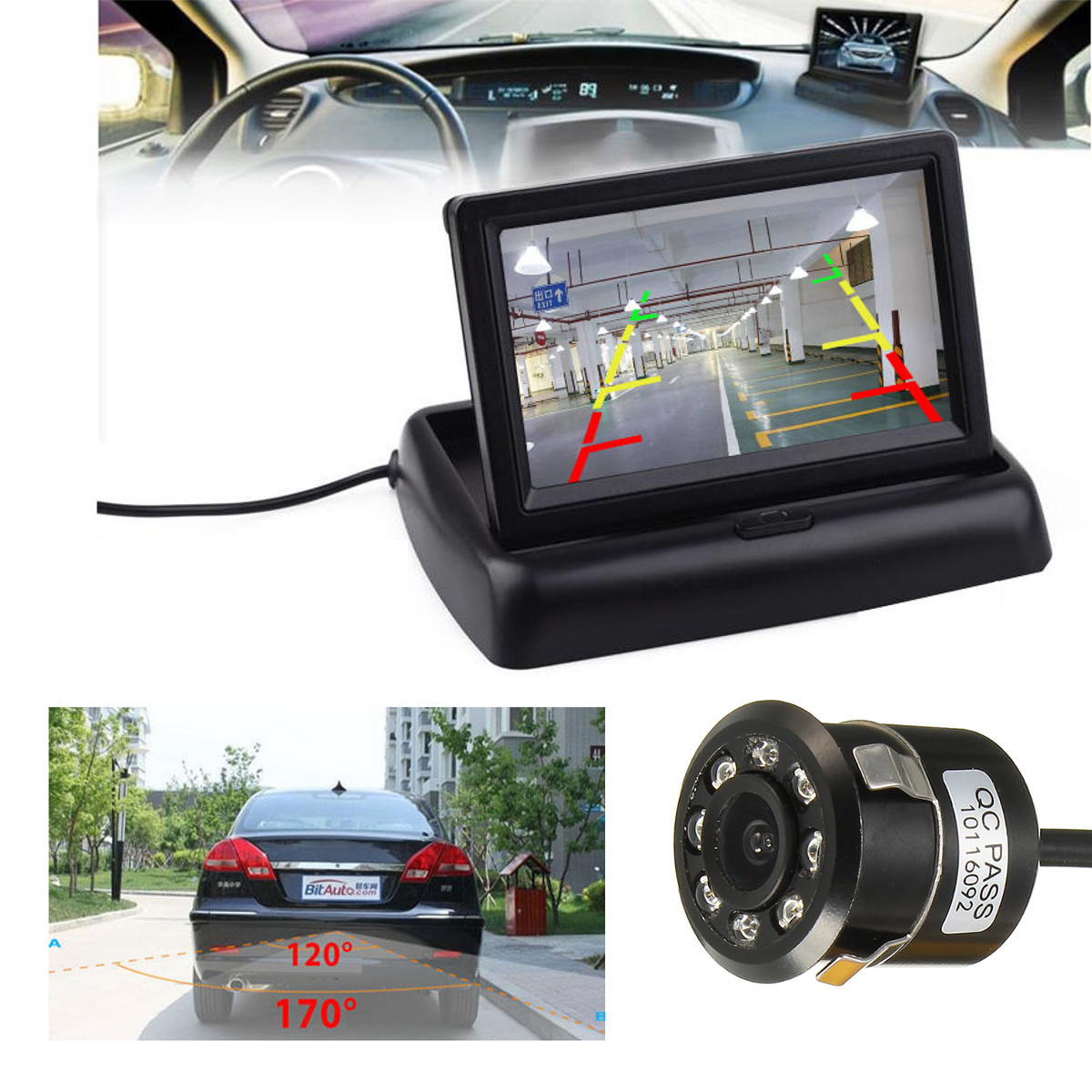

Система резервного копирования AUTO-VOX CS-2 поставляется с 4,3-дюймовым монитором.

АВТО-ГОЛОС

Если вы решили, что хотите установить камеру самостоятельно, но вас пугает перспектива этой работы, вам следует подумать о резервной камере для номерного знака.Некоторые из этих беспроводных систем резервного копирования устанавливаются в держатели номерных знаков, в то время как другие могут быть легко прикреплены к существующему держателю. Вам также понадобится экран, будь то существующий на панели инструментов или установленный монитор. Некоторые из самых известных брендов камер резервного копирования для номерных знаков — LeeKooLuu и Esky.

Резервная камера может стоить больших или незначительных затрат, но наличие необходимых знаний поможет вам сделать соответствующие вложения. В конце концов, самое главное — вы будете ездить более безопасно.

Что нужно знать перед приобретением камеры заднего вида

  • Есть ли в вашем автомобиле экран на приборной панели? Если это так, вы можете использовать его для трансляции отснятого камерой материала. Но если этого не произойдет, вам нужно будет попросить кого-нибудь установить монтажный кронштейн для ЖК-монитора или использовать другой вариант просмотра.
  • Вам нужна проводная, беспроводная система камеры или камера для смартфона? Взвесьте плюсы и минусы каждого типа камеры и сравните их со своими личными потребностями и предпочтениями, прежде чем принимать решение.
  • Есть ли особые проблемы, связанные с добавлением камеры заднего вида к вашему автомобилю? В зависимости от размера и формы вашего автомобиля вам может потребоваться установить камеру в другом месте, или вы можете обнаружить, что определенная марка или модель лучше подходят для этой работы.
  • Сколько вы готовы потратить? Камеры резервного копирования сильно различаются по цене, поэтому перед покупкой лучше иметь в виду бюджет.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
